Разъем AMT Linear Position Sensor K60S-000-P0

Разъем AMT Linear Position Sensor K60S-000-P0





6-ти контактная серия | M16




Основные характеристики


Стандарт


Описание




Количество контактов


6




Вид на концевую сторону контактной вставки









Электрические характеристики




Номинальное напряжение


IEC 60664-1


300 V -




Номинальное напряжение


UL 1977


250 V




Номинальное выдерживаемое импульсное напряжение


IEC 60664-1


1500 V




Степень загрязнения


IEC 60664-1


1




Категория установки


IEC 60664-1


I




Группа изоляции


IEC 60664-1


II, 400 < CTI < 600




Номинальное напряжение


IEC 60512-5-2


5 A / + 40 °C / + 104 °F




Сопротивление изоляции


IEC 60512-3-1


>1010 Ω




Контактное сопротивление


IEC 60512-2-1


< 5 m Ω




Климатические характеристики




Климатическая категория


IEC 60668-1


40 / 100 / 56




Температура окружающей среды


IEC 60668-1


- 40 °C... + 100 °C / - 40 °F... + 212 °F






Механические характеристики




Степень защиты


IEC 60529


IP 67 / IP 65




Усилия по вводу и выводу


IEC 60512-13-2


50 N 180.OZ




Механическое управление


IEC 60512


500 циклов сопряжения




Материалы




Материал корпуса


Никелированная латунь




Диэлектрический материал


Термопластик




Уплотнительный материал


Неопрен




Контактное покрытие


Серебряное покрытие




Дополнительные характеристики




Технология завершения


припой, обжим




Сечение кабеля


припой: <0,5 мм²/20 AWG
обжим: 2 - 6 полюсов (исключая 5S): 0,09 - 1,00 мм²/ 28 - 18 AWG
обжим: 5S, 7, 7S и 8 полюсов: 0,09 - 0,75 мм²/ 28 - 20 AWG




Пожароустойчивость


UL 94 V0




Система блокировки


IEC 60130-9


металлическая винтовая муфта; момент затяжки 0,5 - 0,7 Нм




UL


UL 1977


Условия приемлемости

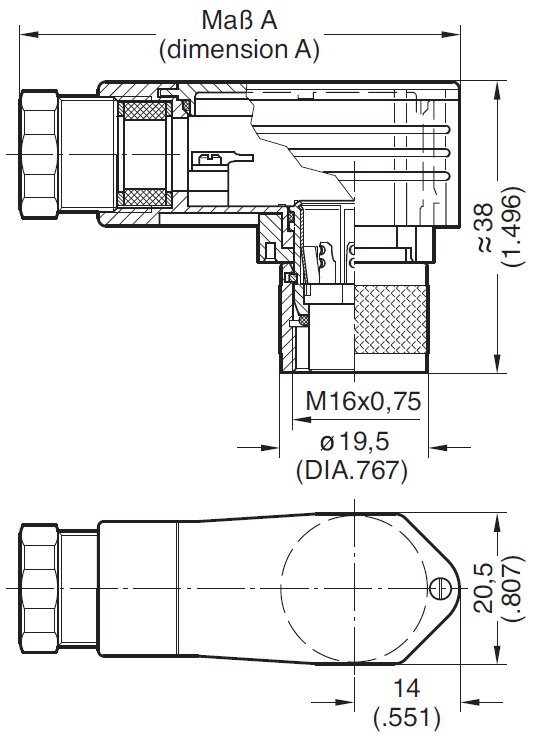

Гнездовой кабельный разъем, прямоугольный, для кабеля диаметром 4-6 мм, окончание: припой или обжим. Размер A = 55,5 мм







Гнездовой кабельный разъем, прямоугольный, для кабеля диаметром 6-8 мм, окончание: припой или обжим. Размер A = 57,5 мм

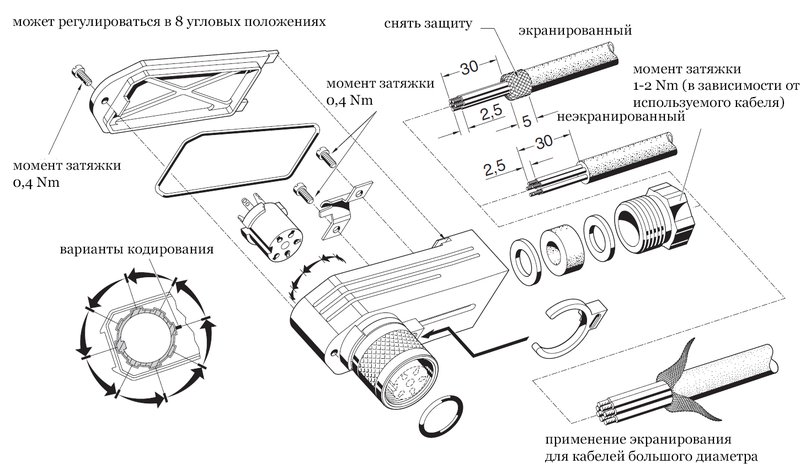

Инструкции по сборке:
