Разъем AMT Linear Position Sensor C53F-000-P0

Разъем AMT Linear Position Sensor C53F-000-P0






Основные характеристики


Стандарт


Описание




Количество контактов


5

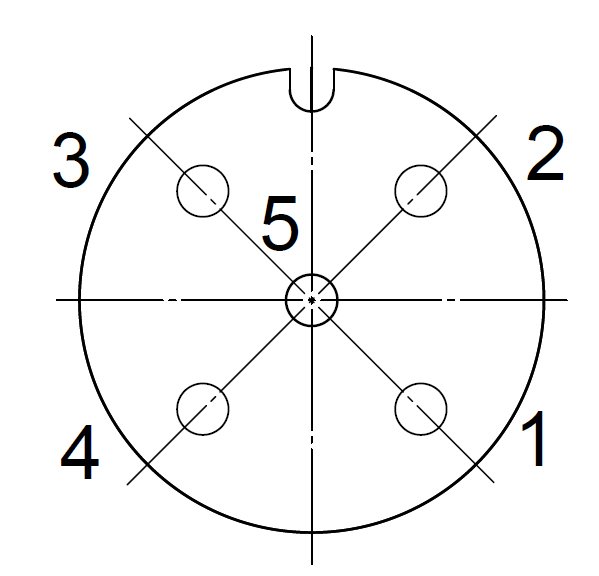

Вид на концевую сторону контактной вставки









Электрические характеристики




Номинальное напряжение


IEC 60664-1


300 V -




Номинальное напряжение


UL 1977


250 V




Номинальное выдерживаемое импульсное напряжение


IEC 60664-1


1500 V




Степень загрязнения


IEC 60664-1


1




Категория установки


IEC 60664-1


I




Группа изоляции


IEC 60664-1


II, 400 < CTI < 600




Номинальное напряжение


IEC 60512-5-2


5 A / + 40 °C / + 104 °F




Сопротивление изоляции


IEC 60512-3-1


>1010 Ω




Контактное сопротивление


IEC 60512-2-1


< 5 m Ω




Климатические характеристики




Климатическая категория


IEC 60668-1


40 / 100 / 56




Температура окружающей среды


IEC 60668-1


-40°C...+100°C/-40°F...+212°F






Механические характеристики




Степень защиты


IEC 60529


IP 67 / IP 65




Усилия по вводу и выводу


IEC 60512-13-2


50 N 180.OZ




Механическое управление


IEC 60512


500 циклов сопряжения




Материалы




Материал корпуса


Никелированная латунь




Диэлектрический материал


Термопластик




Уплотнительный материал


Неопрен




Контактное покрытие


Серебряное покрытие




Дополнительные характеристики




Технология завершения


винт




Сечение кабеля


припой: <0,5 мм²/20 AWG
обжим: 2 - 6 полюсов (исключая 5S): 0,09 - 1,00 мм²/ 28 - 18 AWG
обжим: 5S, 7, 7S и 8 полюсов: 0,09 - 0,75 мм²/ 28 - 20 AWG




Пожароустойчивость


UL 94 V0




Система блокировки


IEC 60130-9


металлическая винтовая муфта; момент затяжки 0,5 - 0,7 Нм




UL


UL 1977


Условия приемлемости

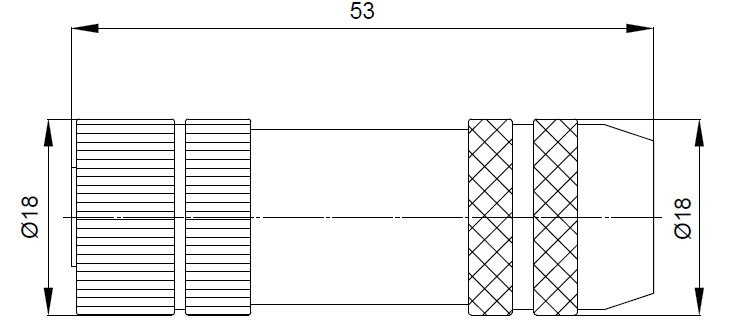

Кабельный разъем-розетка, прямой, для кабеля диаметром 6-8 мм, окончание: винт, покрытие контактов: серебро.
