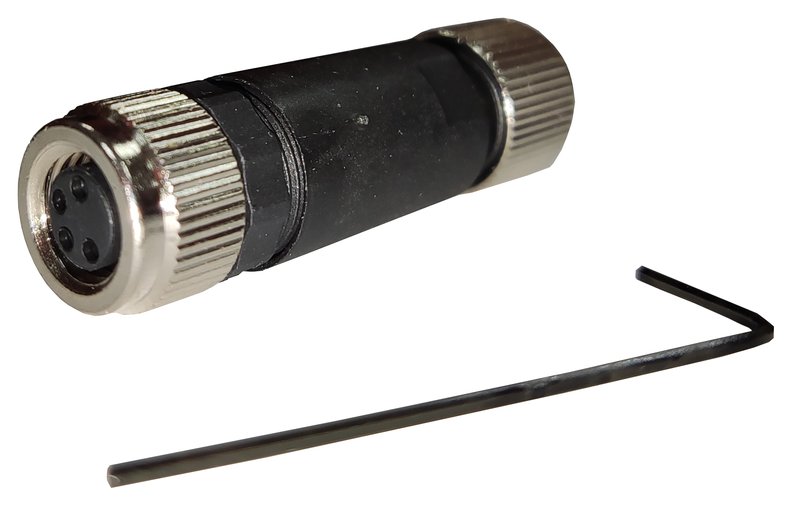

Разъем AMT Linear Position Sensor C40S-000-P0

Разъем AMT Linear Position Sensor C40S-000-P0









Основные характеристики






Стандарт






Значения









Количество контактов







4

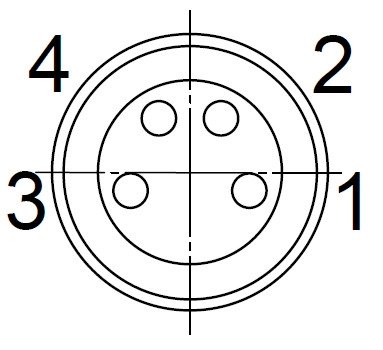

Схема электрического подключения
















Электрические характеристики









Номинальное напряжение







IEC 60664-1







60 V -









Степень загрязнения







IEC 60664-1







3









Категория установки







IEC 60664-1







I









Группа изоляции







IEC 60664-1







II, 400 < CTI < 600









Макс. общая токовая нагрузка







IEC 60512-5-2







5 A / + 40 °C / + 104 °F









Сопротивление изоляции







IEC 60512-3-1







>1010 Ω









Контактное сопротивление







IEC 60512-2-1







< 5 m Ω








Условия эксплуатации









Климатическая категория







IEC 60668-1







40 / 100 / 56









Температура окружающей среды







IEC 60668-1







- 40 °C... + 85 °C








Механические характеристики









Степень защиты







IEC 60529







IP 67









Кодировка















А-стандарт









Механическое управление







IEC 60512







>100 циклов сопряжения








Материалы









Материал контактов







CuZn









Материал держателя контактов







PA









Материал корпуса







PBT









Материал накидной гайки







Никелированная латунь









Уплотнительный материал







NBR








Дополнительные характеристики









Технология завершения







обжимная









Сечение кабеля







обжим: 2 - 6 полюсов (исключая 5S): 0,09 - 1,00 мм²/ 28 - 18 AWG

обжим: 5S, 7, 7S и 8 полюсов: 0,09 - 0,75 мм²/ 28 - 20 AWG









Воспламеняемость







UL 94 HB









Система блокировки







IEC 60130-9







металлическая винтовая муфта; момент затяжки 0,2 - 0,5 Нм









UL







UL 1977







Условия приемлемости

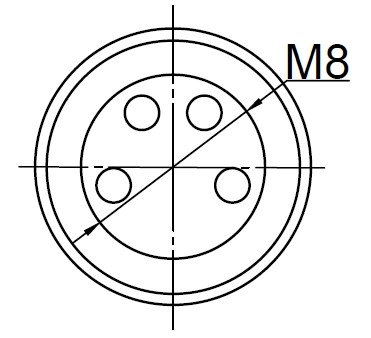

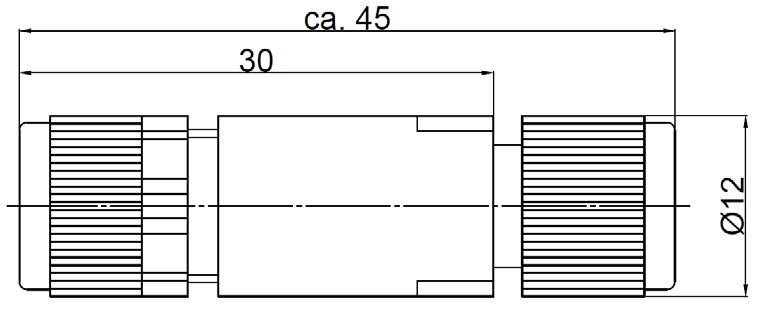

Размеры









Разъем мама, прямой, для кабелей диаметром 3,5-5 мм, обжимное завершение

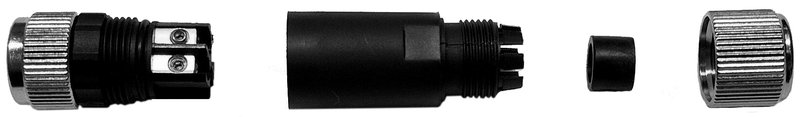

Схема сборки
