PSR-SPP- 24UC/ESA2/4X1/1X2/B
Артикул:
2963954
236 316 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

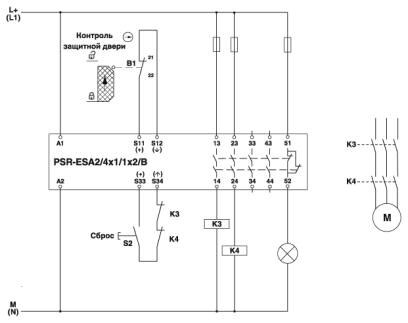

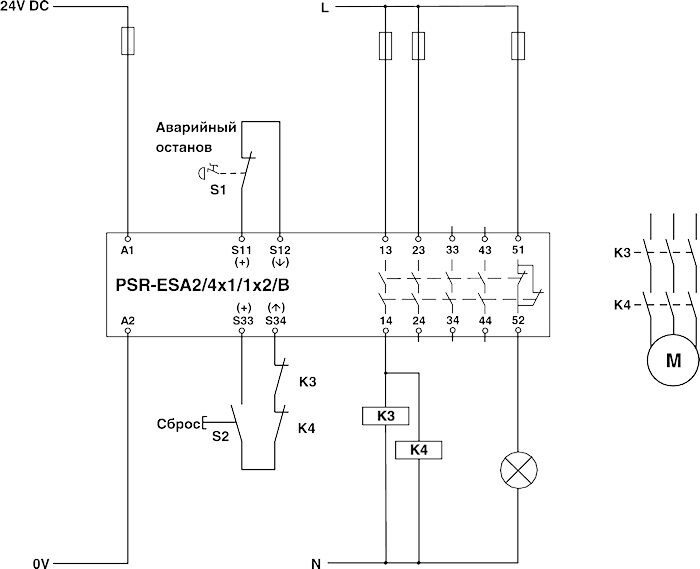

Предохранительное реле для аварийного останова и защитной двери до SIL 1, SIL CL 1, кат. 1, PL c, в зависимости от области применения до SIL 3, SIL CL 3, кат.4, PL e, одноканальный режим, 4 цепи активации, US = 24 В AC/DC, штекерная клемма push-in
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 2.0
EC000196
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
194, 38 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время фильтрации
2 мс (на A1 при резком падении напряжения при Us)
Вставной
да
Высота
112 мм
Выходные предохранители
10 A gL / gG (Замыкатель)
Глубина
114, 5 мм
Длина снятия изоляции
8 мм
Долговечность механическая
10x 106 коммутационных циклов
Защитная схема
Защита от перенапр. Cтабилитроны
Индикатор состояния
2 зеленых светодиода
Индикация рабочего напряжения
1 x СИД зеленый.
Исполнение контакта
4 замыкающиеся цепи
Категория
1 (в зависимости от применения до кат. 4)
Категория перенапряжения
III
Коммутационная способность (360/ч коммутац. циклов)
4 A (24 В DC)
Коммутационная способность минимальная
50 мВт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимое сопротивление кабельной системы
около 22 Ω (Входная и пусковая цепь при US)
Максимальное напряжение переключения
250 В AC/DC (Следует учитывать кривую нагрузки)
Максимальный пусковой ток
20 A (Δt 100 мс)
Макс. ток продолжительной нагрузки
6 A (Замыкающий контакт, учитывайте кривые изменения характеристик)
Материал контакта
AgSnO2
Материал корпуса
PBT
Минимальное напряжение переключения
5 В AC/DC
Минимальный пусковой ток
10 мА
Мин. степень защиты на месте установки
IP54
Монтажное положение
вертикальное или горизонтальное
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В постоянного тока, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная
42 Вт (24 В DC, τ = 40 мс)
Наименование
МЭК 61508 - высокие требования
Напряжение входной, пусковой и обратной цепи
24 В DC -15 % / +10 %
Номинальный ток питания цепи управления IS
тип. 140 мA AC
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
1 (в зависимости от применения до SILCL 3)
Потребляемая мощность на US
тип. 3, 36 Вт (AC)
Потребляемый ток
s/Ix на S12)
Пусковой ток
2 A (Δt = 10 µs при Us)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
Базовая изоляция 4 кВ:между всеми токовыми цепями и корпусом.Безопасное разделение, усиленная изоляция 6 кВ:между A1/A2 и 13/14, 23/24, 33/34, 43/44;между S11/S12/S33/S34 и 13/14, 23/24, 33/34, 43/44;между 51/52 и 13/14, 23/24, 33/34, 43/44.
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В AC/DC -15 % / +10 %
Сечение гибкого проводника макс.
1, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
1, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
16
Сечение провода AWG мин.
24
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
72 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 50178/VDE 0160
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 65 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Зажимы Push-in
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ударопрочность
15г
Указания по монтажу
см. график зависимости от темп.
Уровень эффективности (PL)
c (в зависимости от применения до PL e)
Уровни совокупной безопасности (SIL)
1 (в зависимости от применения до SIL 3)
Цвет корпуса
желтый
Частота переключения максимальная
1 Гц
Ширина
22, 5 мм
