PSR-SPP- 24DC/TS/SDI8/SDIO4
Артикул:
2986041
572 112 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

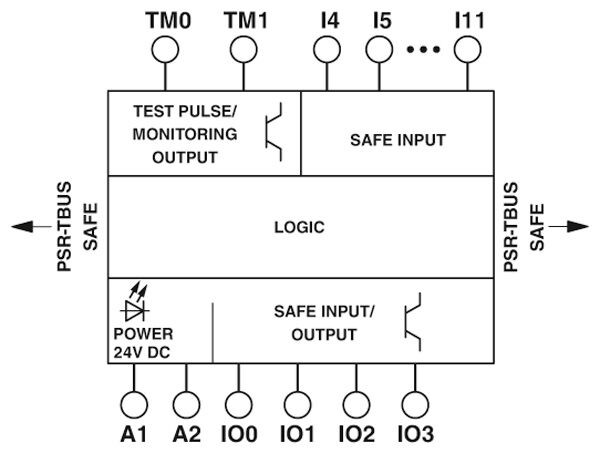

Модуль расширения входов и выходов PSR-TRISAFE-M с 8 безопасными входами и 4 безопасными настраиваемыми каналами (на выбор безопасные входы или выходы), 2 выхода тактовых импульсов/сигналов; до SILCL 3, кат.4/PLe, SIL 3, EN 50156, вставная клемма push-in
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 2.0
EC001449
ETIM 3.0
EC001449
ETIM 4.0
EC001417
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
130 г
Вибрация (при эксплуатации)
2г
Время реакции
макс. 30 мс (вкл. время реакции PSR-TS-SDOR4)
Время фильтрации
тип. 20 мс (в зависимости от нагрузки, при падении напряжения при US)
Вставной
да
Высота
112 мм
Глубина
114, 5 мм
Давление воздуха (хранение / транспортировка)
66 кПа ... 108 кПа (до 3500 м над уровнем моря)
Давление воздуха (эксплуатации)
70 кПа ... 108 кПа (до 3000 м над уровнем моря)
Диапазон входных напряжений, сигнал "0"
0 В DC ... 5 В DC (для безопасного отключения)
Диапазон входных напряжений, сигнал "1"
11 В DC ... 30 В DC
Диапазон номинального выходного напряжения
18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию)
Длина кабеля
макс. 2000 м
Длина снятия изоляции
8 мм
Защита от короткого замыкания
да
Защитная схема
да, в рамках диапазона рабочего напряжения
Индикатор состояния
1 x СИД зеленый, 1 x СИД красный
Категория
2 (1-канальная настройка параметров)
Категория перенапряжения
III
Количество входов
12 (из них 4 конфигурируются как вход или выход)
Количество выходов
4 (если конфигурируемые входы /выходы используются как выходы)
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (в среднем, 85 % кратковременно)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (в среднем, 85 % кратковременно)
Макс. емкостная нагрузка
макс. 1 мкФ (электронные компоненты)
Макс. индуктивная нагрузка
см. защитную схему
Макс. ток продолжительной нагрузки
50 мА
Материал корпуса
Полиамид РА, неусиленный
Мин. степень защиты на месте установки
IP54
Монтажное положение
на горизонтальной монтажной рейке
Наименование
МЭК 61508 - высокие требования
Напряжение
24 В DC (Питание через A1/A2)
Номинальное напряжение
24 В DC (Питание через A1/A2)

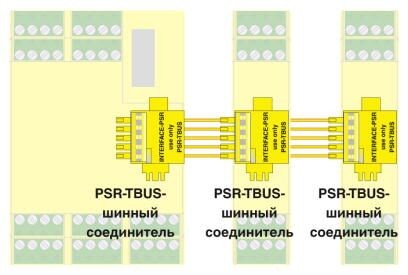

Номинальный ток питания цепи управления IS
Питание по PSR-TBUS
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
2 (1-канальная настройка параметров)
Описание входа
Цифровой вход
Описание выходов
цифровой
Потребляемый ток
тип. 4 мА
Пробный импульс
~ 1 мс
Рабочая высота
макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря»)
Расчетное напряжение питания цепи управления US
24 В DC (Питание по PSR-TBUS)
Сечение гибкого проводника макс.
1, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
1, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
16
Сечение провода AWG мин.
24
Стандарты / нормативные документы
DIN EN 50178
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-20 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Зажимы Push-in
Удары (при эксплуатации)
10г (Δt = 11 мс, три удара в каждом направлении)
Указание по защитной схеме
да, в рамках диапазона рабочего напряжения
Уровень эффективности (PL)
d (1-канальная настройка параметров)
Уровни совокупной безопасности (SIL)
2 (1-канальная настройка параметров)
Цвет корпуса
желтый
Ширина
22, 5 мм
