PSR-SPP- 24DC/TS/M
Артикул:
2986025
1 195 222 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

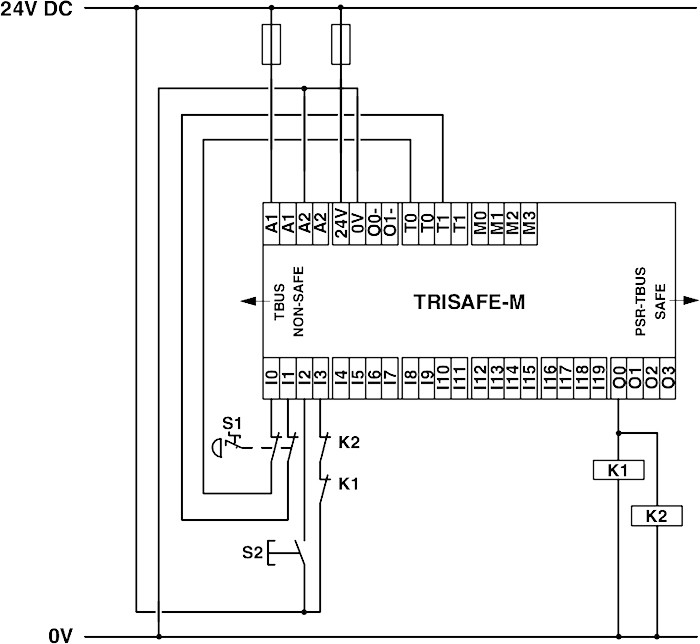

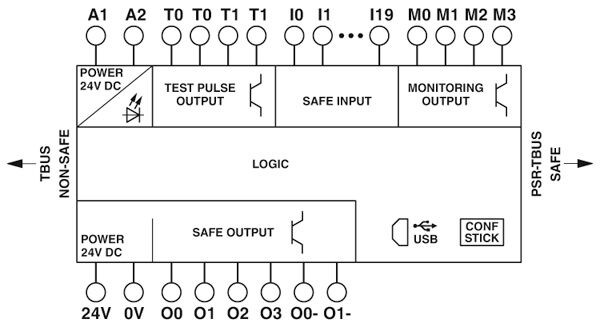

Свободно конфигурируемый модуль безопасности, с 20 безопасными входами и 4 выходами, 4 сигнальными, 2 тактовыми и 2 заземляющими коммутационными выходами; с возможностью расширения дополнительными модулями ввода-вывода, до SILCL3, кат.4/PL e, SIL 3, EN 50156, штекерная клемма push-in
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 2.0
EC001449
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
154 г
Вибрация (при эксплуатации)
2г
Время реакции
макс. 30 мс (вкл. время реакции PSR-TS-SDOR4)
Время фильтрации
тип. 20 мс (в зависимости от нагрузки, при падении напряжения при US)
Вставной
да
Высота
112 мм
Глубина
114, 5 мм
Давление воздуха (хранение / транспортировка)
66 кПа ... 108 кПа (до 3500 м над уровнем моря)
Давление воздуха (эксплуатации)
70 кПа ... 108 кПа (до 3000 м над уровнем моря)
Диапазон входных напряжений, сигнал "0"
0 В DC ... 5 В DC (для безопасного отключения)
Диапазон входных напряжений, сигнал "1"
11 В DC ... 30 В DC
Диапазон номинального выходного напряжения
18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию)
Длина кабеля
макс. 2000 м
Длина снятия изоляции
8 мм
Допустимое количество модулей расширения
1 (макс. ток длительной нагрузки через PSR-TBUS: 4 А)
Допустимое количество модулей расширения, обеспечивающих безопасность
10 (макс. ток длительной нагрузки через PSR-TBUS: 4 А)
Защита от короткого замыкания
да
Защитная схема
да, в рамках диапазона рабочего напряжения
Индикатор состояния
3 зеленых светодиода, 1 красный светодиод
Категория
2 (1-канальная настройка параметров)
Категория перенапряжения
III
Количество входов
10 (двухканальные, до SIL 3)
Количество выходов
4 (защищенные выходы полупроводников, до кат. 4 согласно EN ISO 13849-1)
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (в среднем, 85 % кратковременно)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (в среднем, 85 % кратковременно)
Макс. емкостная нагрузка
макс. 1 мкФ (электронные компоненты)
Макс. индуктивная нагрузка
см. защитную схему
Макс. ток продолжительной нагрузки
макс. 6 A (для проходных токовых цепей A1/A1 и A2/A2)
Материал корпуса
Полиамид РА, неусиленный
Мин. степень защиты на месте установки
IP54
Монтажное положение
на горизонтальной монтажной рейке
Наименование
МЭК 61508 - высокие требования
Напряжение
24 В DC (Питание от 24В/0В)
Номинальное напряжение
24 В DC (Питание от 24В/0В)
Номинальный ток питания цепи управления IS
тип. 110 мА
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
2 (1-канальная настройка параметров)
Описание входа
цифровые, тип HTL
Описание выходов
цифровой
Потребляемый ток
тип. 4 мА
Рабочая высота
макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря»)
Расчетное напряжение питания цепи управления US
24 В DC (A1/A2)
Сечение гибкого проводника макс.
1, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
1, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
16
Сечение провода AWG мин.
24
Стандарты / нормативные документы
DIN EN 50178
Степень загрязнения
2
Степень защиты
IP20

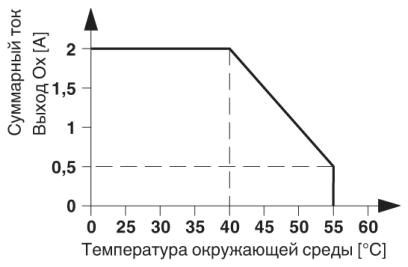

Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-20 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Зажимы Push-in
Ток утечки
макс. 2 мА
Удары (при эксплуатации)
10г (Δt = 11 мс, три удара в каждом направлении)
Указание по защитной схеме
да, в рамках диапазона рабочего напряжения
Уровень эффективности (PL)
d (1-канальная настройка параметров)
Уровни совокупной безопасности (SIL)
2 (1-канальная настройка параметров)
Цвет корпуса
желтый
Ширина
67, 5 мм
