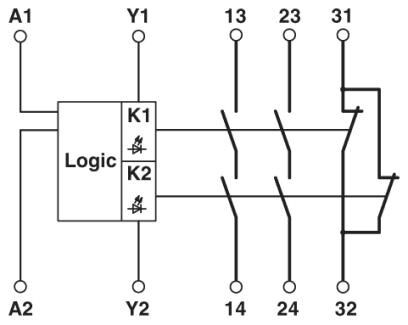

PSR-SPP- 24DC/ESP4/2X1/1X2
Артикул:
2981017
222 956 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Предохранительное реле для SIL 3 для приложений с высокими и низкими требованиями, также допуск согласно EN 50156, Германскому Ллойд, а также EN ISO 13849, контроль аварийного останова и защитной двери, 1-канальный, 2 цепи активации, 1 сигнальный контакт, ширина: 22,5 мм, штекерная клемма push-in
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 2.0
EC001449
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
199, 6 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время возврата в состояние готовности
около 1 c
Время возврата, типовое
20 мс
Время срабатывания, типовое
60 мс (автоматический / ручной пуск)
Время фильтрации
макс. 3 мс (Ширина тестового импульса)
Вставной
да
Высота
112 мм
Выходные предохранители
6 A gL/gG NEOZED (Высокие требования)
Глубина
114, 5 мм
Длина оголяемой части
8 мм
Долговечность механическая
прибл. 107 коммутационных циклов
Защитная схема
Защита от перенапр. Ограничительный диод, 33 В (A1-A2, Y2-A2)
Индикатор состояния
LED зел.
Индикация рабочего напряжения
LED зел.
Исполнение контакта
2 цепи активации
Категория
4
Категория перенапряжения
III
Коммутационная способность (360/ч коммутац. циклов)
5 A (24 В (DC13))
Коммутационная способность минимальная
0, 2 Вт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Максимальное напряжение переключения
250 В AC/DC (Следует учитывать кривую нагрузки)
Максимальный пусковой ток
6 A
Макс. ток продолжительной нагрузки
6 A (замык./размык. контакт, высокие требования)
Материал контакта
AgSnO2золотое покрытие
Материал корпуса
PBT
Минимальное напряжение переключения
10 В
Минимальный пусковой ток
10 мА
Мин. степень защиты на месте установки
IP54
Монтажное положение
На горизонтальные и вертикальные монтажные рейки
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В постоянного тока, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная
42 Вт (24 В DC, τ = 40 мс)
Наименование
МЭК 61508 - высокие требования
Номинальный ток питания цепи управления IS
тип. 50 мА DC
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
3
Потребляемая мощность на US
1, 2 Вт
Пусковой ток
1 A (Δt s)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
6 кВ / безопасное разделение, усиленная изоляция
Расчетное напряжение изоляции
250 В
Расчетное напряжение питания цепи управления US
24 В DC -15 % / +10 %
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil
24 ... 16
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
72 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 50178/VDE 0160
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Пружинные зажимы Push-in
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ударопрочность
15г
Уровень эффективности (PL)
e
Уровни совокупной безопасности (SIL)
3
Цвет корпуса
желтый
Ширина
22, 5 мм
