PSR-SPP- 24DC/ESD/5X1/1X2/T10S
Артикул:
2981509
485 567 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

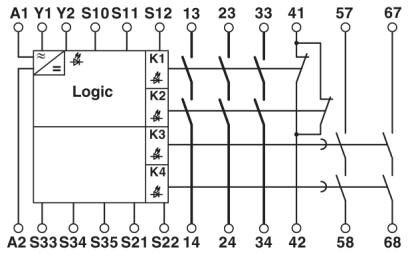

Предохранительное реле для контроля аварийного останова и защитной двери до SIL 3 или кат. 4, PL e согласно EN ISO 13849, автоматическая или ручная активация, 3 НО контакта, 1 НЗ контакт, 2 НО контакта с задержкой отключения 10,0 с, штекерная клемма push-in
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 2.0
EC001449
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
445 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Временя задержки
K3(t), K4(t) установлены в зависимости от модели
Время фильтрации
1 мс (на A1 при резком падении напряжения при Us)
Вставной
да
Высота
112 мм
Выходные предохранители
10 A gL / gG (Замыкатель)
Глубина
114, 5 мм
Длина снятия изоляции
8 мм
Долговечность механическая
10x 106 коммутационных циклов
Защитная схема
Защита от перенапр. Cтабилитроны
Индикатор состояния
4 x LED зел.
Индикация рабочего напряжения
1 x СИД зеленый.
Исполнение контакта
5 цепей активации
Категория
4 (Контакты без задержки срабатывания)
Категория перенапряжения
III
Коммутационная способность (360/ч коммутац. циклов)
4 A (24 В DC)
Коммутационная способность минимальная
50 мВт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимое сопротивление кабельной системы
около 11 Ω (Входная и пусковая цепь при US)
Максимальное напряжение переключения
250 В AC/DC (Следует учитывать кривую нагрузки)
Максимальный пусковой ток
20 A (Δt 100 мс, контакты без задержки)
Макс. ток продолжительной нагрузки
6 A (Замыкающий контакт, учитывайте кривые изменения характеристик)
Материал контакта
AgSnO2
Материал корпуса
PBT
Минимальное напряжение переключения
5 В AC/DC
Минимальный пусковой ток
10 мА
Мин. степень защиты на месте установки
IP54
Монтажное положение
на выбор
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В постоянного тока, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная
42 Вт (24 В пост. тока, τ = 40 мс, контакты с задержкой: 48 Вт)
Наименование
МЭК 61508 - высокие требования
Напряжение входной, пусковой и обратной цепи
24 В DC -15 % / +10 %
Номинальный ток питания цепи управления IS
тип. 150 мА
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
3 (для контактов с задержкой SILCL 2)
Потребляемая мощность на US
тип. 3, 6 Вт
Потребляемый ток
s/Ix на S10)
Пусковой ток
200 мА (при US)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
Базовая изоляция 4 кВ:между всеми токовыми цепями и корпусом.Безопасное разделение, усиленная изоляция 6 кВ:между 13/14, 23/24, 33/34 и остальными токовыми цепямимежду 13/14, 23/24, 33/34
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В DC -15 % / +10 %
Сечение гибкого проводника макс.
1, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
1, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
16
Сечение провода AWG мин.
24
Синхронность, вход 1/2
∞
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
55 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 50178/VDE 0160
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Зажимы Push-in
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ударопрочность
15г
Уровень эффективности (PL)
e (для контактов с задержкой PL d)
Уровни совокупной безопасности (SIL)
3 (для контактов с задержкой SIL 2)
Цвет корпуса
желтый
Частота переключения максимальная
0, 5 Гц
Ширина
45 мм
