PSR-SCP- 24DC/TS/SDOR4/4X1
Артикул:
2986096
461 374 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

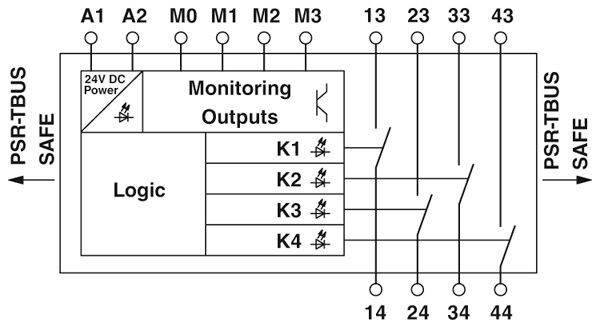

Модуль расширения релейных выходов для PSR-TRISAFE-M с 4 безопасными выходными контактами реле (на выбор 4 одно- или 2 двухканальных релейных контакта), 4 выхода для оповещения; до SILCL 3, кат.4/PLe, SIL 3, EN 50156, вставные винтовые клеммы
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27242700
ECl@ss 5.1
27242700
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 3.0
EC001449
ETIM 4.0
EC001417
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39122329
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
140 г
Вибрация (при эксплуатации)
2г
Время реакции
макс. 50 мс
Вставной
да
Высота
99 мм
Выходные предохранители
6 A (gL / gG)
Глубина
114, 5 мм
Давление воздуха (хранение / транспортировка)
66 кПа ... 108 кПа (до 3500 м над уровнем моря)
Давление воздуха (эксплуатации)
70 кПа ... 108 кПа (до 3000 м над уровнем моря)
Длина снятия изоляции
7 мм
Долговечность механическая
10x 106 коммутационных циклов
Защита от короткого замыкания
да
Защитная схема
да, в рамках диапазона рабочего напряжения
Индикатор состояния
1 x СИД зеленый, 1 x СИД красный
Исполнение контакта
4 релейных выходных контакта
Категория
1 (1-канальная настройка параметров)
Категория перенапряжения
III
Количество выходов
4 (одноканальные)
Коммутационная способность
мин. 60 мВт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (в среднем, 85 % кратковременно)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (в среднем, 85 % кратковременно)

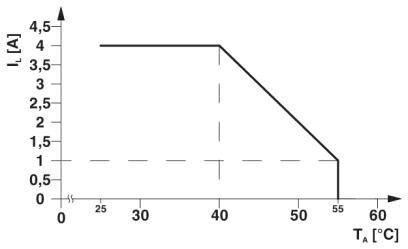

Макс. ток продолжительной нагрузки
4 A (см. Изменение хар-к)
Материал контакта
AgSnO2 (от HW03)AgCuNi + 0, 2 - 0, 4 мкм Au (до HW02)
Материал корпуса
Полиамид РА, неусиленный
Мин. степень защиты на месте установки
IP54
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
на горизонтальной монтажной рейке
Наименование
МЭК 61508 - высокие требования
Наименование защиты
да, в рамках диапазона рабочего напряжения
Напряжение
24 В DC (Питание через A1/A2)
Напряжение переключения
мин. 12 В AC/DC (от HW 03)

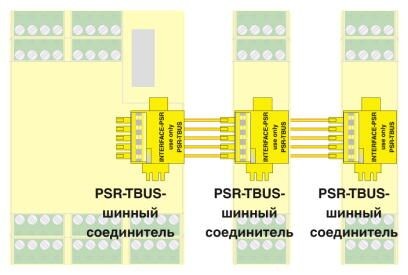

Номинальный ток питания цепи управления IS
Питание по PSR-TBUS
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
1 (1-канальная настройка параметров)
Описание выходов
Контакты реле, безопасные замыкающие контакты
Рабочая высота
макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря»)
Расчетное импульсное напряжение / изоляция
4 кВ / базовая изоляция цепи выходного контакта (13/14, 23/24, 33/34, 43/44) между собой; безопасное разделение, усиленная изоляция / напряжение между цепями выходных контактов (13/14, 23/24, 33/34, 43/44) и остальными цепями 6 кВ.
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В DC (Питание по PSR-TBUS)
Резьба винтов
M3
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
12
Сечение провода AWG мин.
24
Стандарты / нормативные документы
DIN EN 50178
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C (см. Изменение хар-к)
Температура окружающей среды (хранение/транспорт)
-20 °C ... 70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Ток переключения
мин. 3 мА (от HW 03)
Удары (при эксплуатации)
10г (Δt = 11 мс, три удара в каждом направлении)
Уровень эффективности (PL)
c (1-канальная настройка параметров)
Уровни совокупной безопасности (SIL)
1 (1-канальная настройка параметров)
Цвет корпуса
желтый
Ширина
22, 5 мм
