PSR-SCP-230AC/ESAM2/3X1/1X2/B
Артикул:
2901430
253 630 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

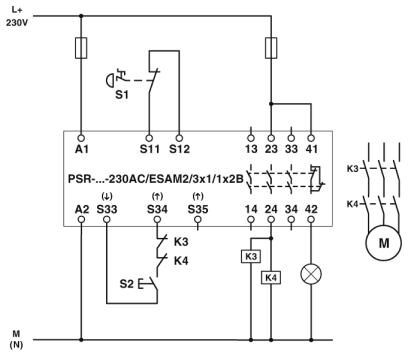

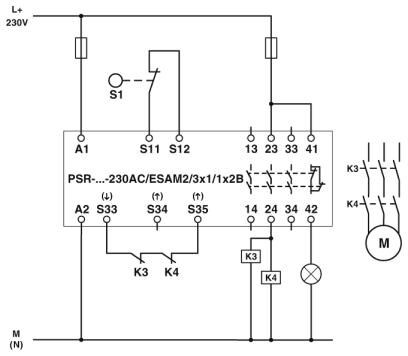

Реле безопасности для контроля авар. останова и управления защитной дверцей до SIL 1, SIL CL 1, кат. 1, PL c, в зависимости от применения до SIL 3, SIL CL 3, кат. 4, PL e, одноканал. режим, 3 цепи активации, номинальн. входное напр. 230 В AC/DC, вставные винтовые клеммы
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Вес нетто
23 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время возврата в состояние готовности
1 c
Время возврата, типовое
20 мс (при управлении с помощью S11/S12)
Время срабатывания, типовое
50 мс (ручной пуск)
Вставной
да
Входное номинальное напряжение UN
230 В AC
Входной ток при UN, стандартный
22 мА
Высота
99 мм
Выходные предохранители
10 A gL/gG NEOZED (Цепь активации)
Глубина
114, 5 мм
Диапазон входных напряжений относительно UN
0, 85 ... 1, 1
Длина снятия изоляции
7 мм
Долговечность механическая
прибл. 107 коммутационных циклов
Защитная схема
Защита от перенапр. Cтабилитроны
Индикатор состояния
2 зеленых светодиода
Индикация рабочего напряжения
LED зел.
Исполнение контакта

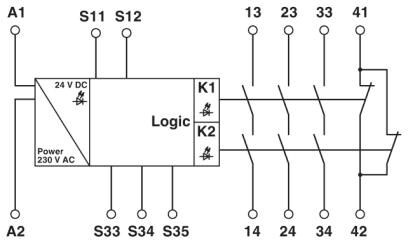

3 цепи активации
Категория
1 (в зависимости от применения до кат. 4)
Категория перенапряжения
III
Коммутационная способность (360/ч коммутац. циклов)
6 A (24 В DC)
Коммутационная способность минимальная
100 мВт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимое сопротивление кабельной системы
50 Ω
Максимальное напряжение переключения
250 В AC/DC
Максимальный пусковой ток
6 A
Макс. ток продолжительной нагрузки
6 A (Замыкатель)
Материал контакта
AgSnO2золотое покрытие
Минимальное напряжение переключения
10 В AC/DC
Минимальный пусковой ток
10 мА
Мин. степень защиты на месте установки
IP54
Монтажное положение
на выбор
Мощность отключения (активная нагрузка), максимальная
144 Вт (при 24 В DC)
Мощность отключения (индуктивная нагрузка), максимальная
48 Вт (при 24 В DC)
Наименование
EN ISO 13849
Напряжение входной, пусковой и обратной цепи
~ 24 В DC
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение претензий касательно класса безопасности (SIL CL)
1 (в зависимости от применения до SILCL 3)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации).
Расчетное напряжение изоляции
250 В AC
Резьба винтов
M3
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
12
Сечение провода AWG мин.
24
Среднеквадрат. значение суммарного тока
72 A2 (ITH2 = I12 + I22 + I32)
Стандарты / нормативные документы
DIN EN 50178/VDE 0160
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип. время притяжения при Us
300 мс (при управлении с помощью A1 или S11/S12)
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ударопрочность
15г
Уровень эффективности (PL)
c (в зависимости от применения до PL e)
Уровни совокупной безопасности (SIL)
1 (в зависимости от применения до SIL 3)
Частота переключения максимальная
0, 5 Гц
Ширина
22, 5 мм
