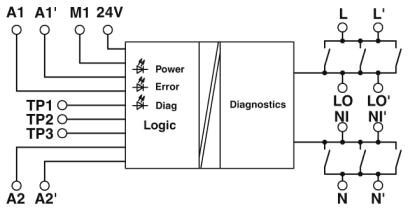

PSR-PC50-1NO-1DO-24DC-SP
Артикул:
2904665
327 277 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Реле сопряжения для систем с низкими требованиями согласно SIL 3, для сопряжения сигналов цифровых выходов на периферийных устройствах, 1 цепь активации, модуль для приложений F&G, фильтр тестовых импульсов, ширина 17,5 мм, штекерная клемма push-in
Характеристики
ATEX
II 3 G Ex nA nC IIC T4 Gc
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
GL
C, EMC2
IECEx
Ex nA nC IIC T4 Gc
REACh SVHC
Lead 7439-92-1
UL, США / Канада
cULus
Вес нетто
212, 4 г
Вибрация (при эксплуатации)
2г
Время возврата в состояние готовности
1 c
Вставной
да
Входной ток на UD
тип. 15 мА (24 В / А2; в зависимости от нагрузки М1 +100 мА)
Высота
117, 4 мм
Выходные предохранители
150 мА Быстродействующий
Глубина
114, 5 мм
Длина оголяемой части
8 мм
Долговечность механическая
прибл. 5x 107 коммутационных циклов
Защита от короткого замыкания
нет
Защитная схема
Защита от перегрузки Cтабилитроны
Индикатор состояния
LED зел.
Индикация ошибок
СИД красн.
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 цепь активации
Испытания методом моделирования условий окружающей среды
ISA-S71.04 (G3)
Категория перенапряжения
III
Количество входов
3 (Тестовые точки для контрольного испытания)
Количество выходов
1 (без задержки)
Коммутационная способность
мин. 1, 5 Вт
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. ток продолжительной нагрузки
5 A
Материал контакта
AgNi, покрытие золотом
Материал корпуса
PBT
Мин. степень защиты на месте установки
IP54
Монтажное положение
вертикальное или горизонтальное
Наименование
МЭК 61508 - низкие требования
Наименование, выход
Цепь активации
Напряжение
23 В DC
Напряжение переключения
мин. 15 В AC/DC без диагностики
Напряжение питания для диагностики UD
24 В DC -15 % / +10 % (24V/A2)
Номинальный ток питания цепи управления IS
тип. 65 мА (A1/A2)
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Описание выходов
безопасные замыкающие контакты
Порог диагностики
20 Ω ... 18 кΩ (нижний/верхний)
Потребляемый ток
тип. 20 мА (Вход TP1)
Пусковой ток
≤ 200 мА (A1/A2)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
6 кВ / безопасная развязка (посредством защитного резистора)
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В DC -15 % / +10 % (A1/A2)
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil
24 ... 16
Соответствие нормам
Соответствие CE
Стандарты / нормативные документы
DIN EN 50178
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 65 °C
Тип. время возврата при US
30 мс (при управлении с помощью А1)
Тип. время притяжения при US
30 мс (при управлении с помощью А1)
Тип монтажа
Установка на монтажной рейке
Тип подключения
Пружинные зажимы Push-in
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ток
макс. 100 мА
Ток включения на UD
2, 5 A (24В/A2; для 10 мкс)
Ударопрочность
15г
Уровни совокупной безопасности (SIL)
3 (15 % всего уровня SIL)
Цвет корпуса
желтый
Частота коммутации
макс. 0, 5 Гц
Ширина
17, 5 мм
