PSR-PC40-2NO-1DO-24DC-SC
Артикул:
2700588
207 192 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

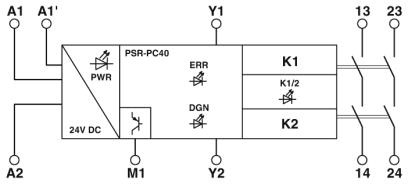

Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискретных выход. сигналов перифер. устройств, 2 цепи активации, 1 цифровой сигнальн. выход, с безопасным отключением, фильтр тестовых импульсов, вставные винтовые клеммы
Характеристики
ATEX
II 3 G Ex nA nC IIC T4 Gc
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
GL
C, EMC2
IECEx
Ex nA nC IIC T4 Gc
REACh SVHC
Lead 7439-92-1
UL, США / Канада
cULus
Вес нетто
177, 4 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время возврата в состояние готовности
500 мс
Время фильтрации
макс. 2 мс (на A1-A2; ширина тестового импульса)
Вставной
да
Высота
112, 2 мм
Выходные предохранители
6 A gL / gG
Глубина
114, 5 мм
Длина снятия изоляции
7 мм
Долговечность механическая
10x 106 коммутационных циклов
Защита от короткого замыкания
нет
Защитная схема
Последовательная защита от неправильной полярности Ограничительный диод 33 В
Индикатор состояния
2 зеленых светодиода
Индикация ошибок
1 x красный СИД
Индикация рабочего напряжения
1 x СИД желт.
Исполнение контакта
2 цепи активации
Испытания методом моделирования условий окружающей среды
ISA-S71.04 (G3)
Категория перенапряжения
III
Количество входов
2 (не безопасные входы сигнала пуска: Y1/Y2)
Количество выходов
2 (безопасные НО контакты: 13/14, 23/24)
Коммутационная способность
мин. 60 мВт
Коммутационная способность согласно МЭК 60947-5-1
4 A (24 В (DC13))
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимое сопротивление кабельной системы
150 Ω
Максимальный пусковой ток
500 мА (Δt = 1 мс при Us)
Макс. ток продолжительной нагрузки
6 A (Высокие требования)
Материал контакта
AgSnO2
Материал корпуса
PBT
Мин. степень защиты на месте установки
IP54
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
вертикально, горизонтально, с расположением передней панели модуля сверху
Наименование
M1
Наименование, вход
Цепь пуска
Наименование, выход
Цепь активации
Напряжение
около 22 В DC (Us - 2 В)
Напряжение входной, пусковой и обратной цепи
24 В DC -15 % / +10 %
Напряжение переключения
мин. 12 В AC/DC
Номинальный ток питания цепи управления IS
тип. 75 мА (в зависимости от нагрузки М1 +100 мА)
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Описание выходов
соответственно 2 NO последовательно, без задержки, с нулевым потенциалом
Потребляемая мощность на US
тип. 1, 8 Вт
Пусковой ток
тип. 400 мА (Δt s)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
Безопасное разделение, усиленная изоляция 6 кВ цепи управления, стартовой цепи, выхода сигнализации на цепи активации; 4 кВ / базовая изоляция между цепями активации и между всеми электрическими цепями и корпусом
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В DC -15 % / +10 % (A1/A2)
Резьба винтов
M3
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
12
Сечение провода AWG мин.
24
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
60 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 50178, EN 60079-15
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Ток
макс. 100 мА
Ударопрочность
15г
Указания по монтажу
см. график зависимости от темп.
Уровни совокупной безопасности (SIL)
3
Цвет корпуса
желтый
Частота коммутации
макс. 0, 5 Гц
Ширина
12, 5 мм
