PSR-PC32-2NO-1NC-24-230UC-SC
Артикул:
2700581
284 607 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

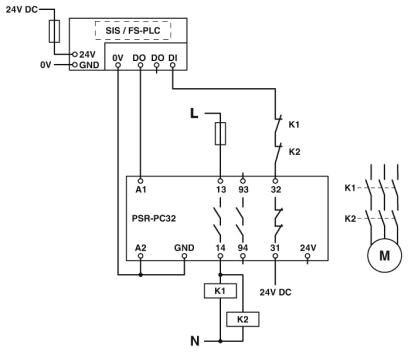

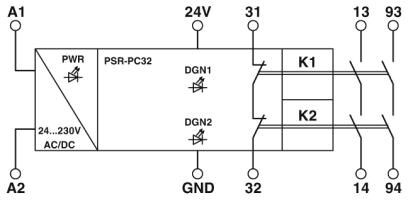

Реле сопряжения для SIL 3 в приложениях с высокими и низкими требованиями, передает цифровые сигналы периферийным устройствам, широкодиапазонный вход 24 В...230 В, 2 цепи активации (1 до 60 В, 1 до 250 В) 1 цепь обратной связи, с безопасным отключением, вставная винтовая клемма
Характеристики
ATEX
II 3 G Ex nA nC IIC T4 Gc
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
IECEx
Ex nA nC IIC T4 Gc
REACh SVHC
Lead 7439-92-1
UL, США / Канада
cULus
Вес нетто
157, 28 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время фильтрации
10 мс (24 В пост. тока, A1 при резком падении напряжения при Us )
Вставной
да
Входной ток на UD
D)
Высота
112, 2 мм
Выходные предохранители
6 A gL / gG
Глубина
114, 5 мм
Длина снятия изоляции
7 мм
Долговечность механическая
10x 106 коммутационных циклов
Защитная схема
US: защита от перенапряжений Варистор 275 В
Индикатор состояния
1 x СИД зеленый, 1 x СИД желтый
Индикация рабочего напряжения
1 x СИД желт.
Исполнение контакта
2 цепи активации
Испытания методом моделирования условий окружающей среды
ISA-S71.04 (G3)
Кажущаяся мощность
тип. 4, 1 ВА
Категория перенапряжения
III
Количество выходов
2 (без задержки)
Коммутационная способность
мин. 60 мВт
Коммутационная способность (360/ч коммутац. циклов)
4 A (24 В (DC13))
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. ток продолжительной нагрузки
6 A (Cоблюдайте кривые)
Материал контакта
AgSnO2
Материал корпуса
PBT
Мин. степень защиты на месте установки
IP54
Монтажное положение
вертикальное или горизонтальное
Наименование
МЭК 61508 - высокие требования
Наименование, выход
Цепь активации
Напряжение переключения
мин. 12 В AC/DC
Напряжение питания для диагностики UD
24 В DC -15 % / +10 %
Номинальный ток питания цепи управления IS
75 мА (24 В DC)
Нормальный режим работы
100 % ED
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Описание выходов
безопасные замыкающие контакты
Потребляемая мощность на US
1, 8 Вт (при DC)
Пусковой ток
тип. 16 A (Δt s)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В AC/DC ... 230 В AC/DC -15 % ... +10 %
Резьба винтов
M3
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
12
Сечение провода AWG мин.
24
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
72 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 50178, EN 60079-15
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип. время возврата при US
s)
Тип. время срабатывания при US
s)
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Ударопрочность
15г
Указания по монтажу
см. график зависимости от темп.
Уровни совокупной безопасности (SIL)
3 (
Цвет корпуса
желтый
Частота коммутации
макс. 1 Гц
Ширина
17, 5 мм
