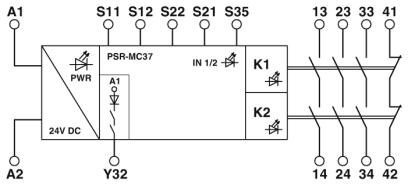

PSR-MC37-3NO-1NC-24DC-SC
Артикул:
2702411
332 144 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Реле безопасности для аварийного останова и защитных дверей, а также лифтовых приложений до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной пуск, распознавание перекрестных замыканий, 3 цепи активации, US = 24 В пост. тока, вставная винтовая клемма
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27371800
ECl@ss 7.0
27371819
ECl@ss 8.0
27371819
ECl@ss 9.0
27371819
ETIM 3.0
EC001449
ETIM 4.0
EC001449
ETIM 5.0
EC001449
ETIM 6.0
EC001449
ETIM 7.0
EC001449
REACh SVHC
Lead 7439-92-1
UNSPSC 13.2
39121501
UNSPSC 18.0
39122205
UNSPSC 19.0
39122205
UNSPSC 20.0
39122205
UNSPSC 21.0
39122205
Вес нетто
183, 88 г
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 2г
Время фильтрации
макс. 3 мс (на S12, S22; ширина тестового импульса; импульс бланкирования/тест затемнения)
Вставной
да
Высота
112, 2 мм
Выходные предохранители
6 A gL / gG (Замыкатель)
Глубина
114, 5 мм
Диапазон входного тока cигнал "0"
0 мА ... 2 мА (для безопасного отключения; на S12 и S22)
Диапазон входных напряжений, сигнал "0"
0 В DC ... 5 В DC (для безопасного отключения; на S12 и S22)
Диапазон входных напряжений, сигнал "1"
19, 2 В DC ... 30 В DC
Длина снятия изоляции
7 мм
Долговечность механическая
10x 106 коммутационных циклов
Защита от короткого замыкания
да
Защитная схема
Защита от перенапр. Cтабилитроны
Защитная цепь / модуль
Cтабилитроны
Индикатор состояния
3 x LED зел.
Индикация рабочего напряжения
1 x СИД зеленый.
Исполнение контакта
3 цепи активации
Категория
4
Категория перенапряжения
II
Количество входов
1
Количество выходов
3 (без задержки)
Коммутационная способность
мин. 50 мВт
Коммутационная способность согласно МЭК 60947-5-1
5 A (24 В (DC13))
Макс. допустимая влажность воздуха (хранение/транспортировка)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимое сопротивление кабельной системы
150 Ω
Максимальный пусковой ток
1 A (Δt = 5 мс при Us)
Макс. ток продолжительной нагрузки
6 A (Cоблюдайте кривые)
Материал контакта
AgSnO2
Мин. степень защиты на месте установки
IP54
Монтажное положение
вертикальное или горизонтальное
Мощность отключения (активная нагрузка), максимальная
1500 ВА (250 В AC, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная
48 Вт (24 В DC, τ = 40 мс)
Наименование
A1/A2
Наименование, вход
Цепь датчика
Наименование, выход
Цепь активации
Напряжение
23 В DC (Us - 1 B)
Напряжение переключения
мин. 5 В AC/DC
Номинальный ток питания цепи управления IS
тип. 70 мА
Нормальный режим работы
100 % ED
Ограничение претензий касательно класса безопасности (SIL CL)
3
Описание входа
входы датчиков с функцией безопасности
Описание выходов
безопасные замыкающие контакты
Потребляемая мощность на US
тип. 1, 68 Вт
Потребляемый ток
s/Ix на S12/S22)
Пусковой ток
2 A (Δt = 300 µs при Us)
Рабочая высота
≤ 2000 м (через NN)
Расчетное импульсное напряжение / изоляция
Базовая изоляция 4 кВ между всеми токовыми цепями
Расчетное напряжение изоляции
250 В AC
Расчетное напряжение питания цепи управления US
24 В DC -20 % / +25 %
Резьба винтов
M3
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение провода AWG макс.
12
Сечение провода AWG мин.
24
Соответствие нормам
Соответствие CE
Среднеквадрат. значение суммарного тока
72 A2 (Cоблюдайте кривые)
Стандарты / нормативные документы
DIN EN 60664-1:2008
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Тип реле
Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Ток
макс. 100 мА
Ударопрочность
15г для Δt = 11 мс (продолжительная ударная нагрузка: 10г для Δt = 16 мс)
Указания по монтажу
см. график зависимости от темп.
Уровень эффективности (PL)
e (5 A DC13; 5 A AC15; 8760 коммутационных циклов/год)
Уровни совокупной безопасности (SIL)
3
Цвет корпуса
желтый
Частота коммутации
0, 5 Гц
Частота переключения
0, 5 Гц
Ширина
22, 5 мм
