PSR-FTB/1.5/11.5
Артикул:
2904476
37 866 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

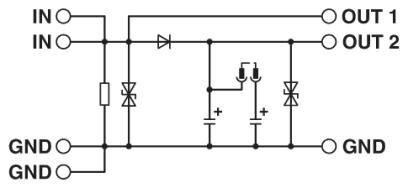

Клемма для фильтрации тестовых импульсов безопасных полупроводниковых выходов с возможностью настройки (1,5 мкФ/11,5 мкФ), а также фильтрации от ЭМВ 24-вольтных сигналов с силой тока до 2 А.
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
40020600
ECl@ss 4.1
40020600
ECl@ss 5.0
27371900
ECl@ss 5.1
27371900
ECl@ss 6.0
27249200
ECl@ss 7.0
27249290
ECl@ss 8.0
27249290
ECl@ss 9.0
27240692
ETIM 3.0
EC001449
ETIM 4.0
EC002564
ETIM 5.0
EC002564
ETIM 6.0
EC002584
ETIM 7.0
EC002584
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121501
UNSPSC 12.01
39121501
UNSPSC 13.2
39121552
UNSPSC 18.0
39121552
UNSPSC 19.0
39121552
UNSPSC 20.0
39121552
UNSPSC 21.0
39121552
UNSPSC 6.01
30211901
UNSPSC 7.0901
39121501
Входное номинальное напряжение UN
24 В DC ±20 % (Управляющее напряжение UST справа / слева)
Высота
94 мм
Глубина
80 мм
Диапазон номинального выходного напряжения
19, 2 В DC ... 28, 8 В DC (Управляющее напряжение UST справа / слева)
Длина снятия изоляции
8 мм
Защитная схема
Защита от перенапр.
Изоляция
Основная изоляция
Категория перенапряжения
II
Макс. ток продолжительной нагрузки
макс. 2 A (в сумме для OUT1 + OUT2)
Монтажное положение
Вертикально (монтажная рейка горизонтальная)
Наименование
Воздушный путь и путь утечки между цепями
Наименование, подключение
Цепь управления
Номинальное напряжение
24 В DC ±20 % (Управляющее напряжение UST справа / слева)
Расчетное импульсное напряжение
1, 5 кВ
Расчетное напряжение изоляции
50 В
Режим работы
100 % ED
Сечение гибкого провода
0, 14 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG
26 ... 14
Стандарты / нормативные документы
EN 61131
Степень загрязнения
2
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 70 °C
Типовой входной ток при UN
макс. 15 мА
Тип подключения
Зажимы Push-in
Указания по монтажу
устанавливаются в ряд без промежутков
Ширина
6, 2 мм
