PLC-SC-ELR W1/ 2-24DC
Артикул:
2980539
116 433 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

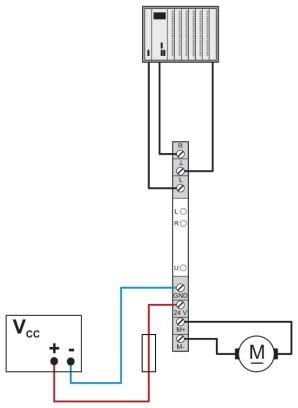

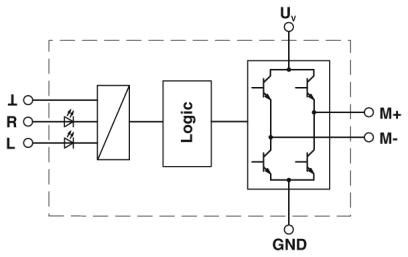

PLC-INTERFACE в качестве электронного реле реверсирования нагрузки, состоит из основной клеммы PLC-BSС.../21 с винтовым зажимом и встроенной схемой, для управления двигателями DC со световым индикатором и защитной схемой, выход: 10 ... 30 В DC/2 A
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27371000
ECl@ss 5.1
27371000
ECl@ss 6.0
27371000
ECl@ss 7.0
27371014
ECl@ss 8.0
27371014
ECl@ss 9.0
27371014
ETIM 4.0
EC002055
ETIM 5.0
EC002055
ETIM 6.0
EC002055
ETIM 7.0
EC002055
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121542
UNSPSC 12.01
39121542
UNSPSC 13.2
39121542
UNSPSC 18.0
39122333
UNSPSC 19.0
39122333
UNSPSC 20.0
39122333
UNSPSC 21.0
39122333
UNSPSC 6.01
30211916
UNSPSC 7.0901
39121542
Время включения, типовое
200 мкс
Время переключения RL/LL (время включения)
80 мс
Входное номинальное напряжение UN
24 В DC ±20 % (Управляющее напряжение UST справа / слева)
Высота
80 мм
Глубина
86 мм
Диапазон входных напряжений
19, 2 В DC ... 28, 8 В DC
Диапазон входных напряжений относительно UN
0, 8 ... 1, 2
Диапазон напряжения питания цепи управления
19, 2 В DC ... 28, 8 В DC
Диапазон номинального выходного напряжения
10 В DC ... 30 В DC
Диапазон рабочих напряжений
10 В DC ... 30 В DC
Длина снятия изоляции
8 мм
Защитная схема
Защита от переполюсовки Диод защиты от переполюсовки
Защитная цепь / модуль
Диод защиты от переполюсовки
Изоляция
Основная изоляция
Индикатор состояния
LED желт.
Категория перенапряжения
II
Маркировка
Соответствует требованиям ЕС
Монтажное положение
Вертикально (монтажная рейка горизонтальная)
Наименование
Воздушный путь и путь утечки между цепями
Наименование, вход
Питание устройства
Наименование, выход
Выход DC
Наименование защиты
Защита от переполюсовки
Наименование, подключение
Цепь управления
Номинальное напряжение
24 В DC
Ограничение верхнего предела напряжения
> 33 В DC
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Расчетное импульсное напряжение
0, 5 кВ
Расчетное напряжение изоляции
50 В
Расчетное напряжение питания цепи управления US
24 В DC
Режим работы
100 % ED
Резьба винтов
M3
Сечение гибкого провода
0, 14 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG
26 ... 14
Стандарты / нормативные документы
МЭК 60664
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Типовой входной ток при UN
около 3 мА (Входной управляющий ток IST справа / слева)
Тип подключения
Винтовые зажимы
Указание
Предусмотреть защиту питающего напряжения на выходе с помощью соответствующего предохранителя.
Указание по защитной схеме
Отсутствует длительная защита от подключения с неправильной полярностью

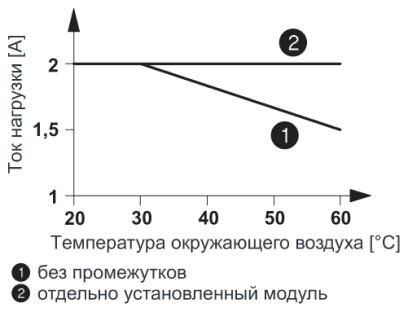

Указания по монтажу
устанавливаются в ряд без промежутков
Частота передачи
300 Гц
Ширина
6, 5 мм
