PLC-PT-ELR W1/ 2-24DC

Name: PLC-PT-ELR W1/ 2-24DC
Brand: Phoenix Contact
SKU: 1069556
Price: 110796 KZT
Availability: InStock

Артикул: 1069556

110 796 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

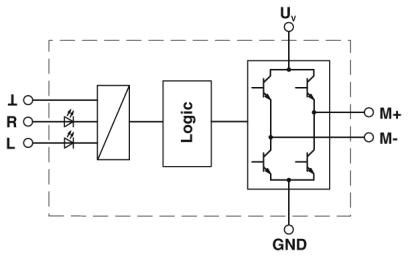

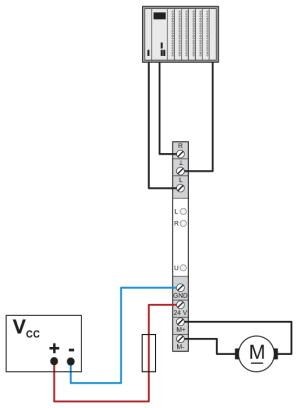

PLC-INTERFACE в качестве электронного реле реверсирования нагрузки, состоит из основной клеммы PLC-BPT.../21 с зажимом push-in и встроенной схемой, для управления двигателями пост. тока со световым индикатором и защитной схемой, выход: 10 — 30 В DC/2 A

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 6.0

27371000

ECl@ss 7.0

27371014

ECl@ss 8.0

27371014

ECl@ss 9.0

27371014

ETIM 5.0

EC002055

ETIM 6.0

EC002055

ETIM 7.0

EC002055

REACh SVHC

Lead 7439-92-1

Время включения, типовое

200 мкс

Время переключения RL/LL (время включения)

80 мс

Входное номинальное напряжение UN

24 В DC ±20 % (Управляющее напряжение UST справа / слева)

Высота

80 мм

Глубина

86 мм

Диапазон входных напряжений

19, 2 В DC ... 28, 8 В DC

Диапазон входных напряжений относительно UN

0, 8 ... 1, 2

Диапазон напряжения питания цепи управления

19, 2 В DC ... 28, 8 В DC

Диапазон номинального выходного напряжения

10 В DC ... 30 В DC

Диапазон рабочих напряжений

10 В DC ... 30 В DC

Длина снятия изоляции

8 мм

Защитная схема

Защита от переполюсовки Диод защиты от переполюсовки

Защитная цепь / модуль

Диод защиты от переполюсовки

Изоляция

Основная изоляция

Индикатор состояния

LED желт.

Категория перенапряжения

Маркировка

Соответствует требованиям ЕС

Монтажное положение

Вертикально (монтажная рейка горизонтальная)

Наименование

Воздушный путь и путь утечки между цепями

Наименование, вход

Питание устройства

Наименование, выход

Выход DC

Наименование защиты

Защита от переполюсовки

Наименование, подключение

Цепь управления

Номинальное напряжение

24 В DC

Ограничение верхнего предела напряжения

> 33 В DC

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Расчетное импульсное напряжение

0, 5 кВ

Расчетное напряжение изоляции

50 В

Расчетное напряжение питания цепи управления US

24 В DC

Режим работы

100 % ED

Сечение гибкого провода

0, 14 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 14 мм² ... 2, 5 мм²

Сечение проводника AWG

26 ... 14

Стандарты / нормативные документы

МЭК 60664

Степень загрязнения

Степень защиты

IP20

Температура окружающей среды (при эксплуатации)

-25 °C ... 60 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Типовой входной ток при UN

около 3 мА (Входной управляющий ток IST справа / слева)

Тип подключения

Зажимы Push-in

Указание

Предусмотреть защиту питающего напряжения на выходе с помощью соответствующего предохранителя.

Указание по защитной схеме

Отсутствует длительная защита от подключения с неправильной полярностью

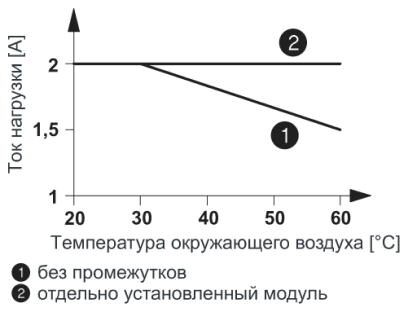

Указания по монтажу

устанавливаются в ряд без промежутков

Частота передачи

300 Гц

Ширина

6, 5 мм
