MINI-SYS-PS-100-240AC/24DC/1.5
Артикул:
2866983
209 851 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

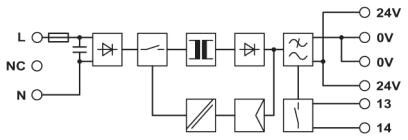

Блок питания MINI POWER для установки на монтажную рейку, первичный такт, вход: 1-фазный, выход: 24 В DC / 1,5 A
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 25 лет;
ECl@ss 4.0
27040700
ECl@ss 4.1
27040700
ECl@ss 5.0
27049000
ECl@ss 5.1
27049000
ECl@ss 6.0
27049000
ECl@ss 7.0
27049002
ECl@ss 8.0
27049002
ECl@ss 9.0
27040701
ETIM 2.0
EC001039
ETIM 3.0
EC001039
ETIM 4.0
EC000599
ETIM 5.0
EC002540
ETIM 6.0
EC002540
ETIM 7.0
EC002540
MTBF (IEC 61709, SN 29500)
> 2789000 ч (40 °C)

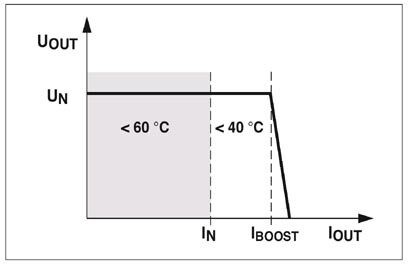

POWER BOOST (IBoost)
2 A (-25 °C ... 40 °C в непрерывном режиме)
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121004
UNSPSC 12.01
39121004
UNSPSC 13.2
39121004
UNSPSC 18.0
39121004
UNSPSC 19.0
39121004
UNSPSC 20.0
39121004
UNSPSC 21.0
39121004
UNSPSC 6.01
30211502
UNSPSC 7.0901
39121004
Быстрые переходные процессы (всплески)
EN 61000-4-4
Вес нетто
0, 25 кг
Возможность параллельного подключения
Да, для резервирования и повышения мощности.На один устанавливаемый на монтажную рейку соединитель до 2 резервных устройств.
Возможность последовательного подключения
Нет
Время автономной работы
тип. 35 мс (120 В AC)
Входной предохранитель
3, 15 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Высота
99 мм
Выходная мощность
36 Вт
Глубина
95 мм
Диапазон входных напряжений
85 В AC ... 264 В AC
Диапазон номинальных напряжений на входе
100 В AC ... 240 В AC
Диапазон частот AC
45 Гц ... 65 Гц
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Длина снятия изоляции
7 мм
Защитная цепь / модуль
Варистор
Изменение хар-к
60 °C ... 70 °C (2, 5 % / K)
Импульс пускового тока
2с)
Индикация рабочего напряжения
LED зел.
Климатический класс
3K3 (согласно EN 60721)
Коммутационные пики, номинальная нагрузка
(ДА) (20 МГц)
Коммутационные пики, работа без нагрузки
(ДА) (20 МГц)
КПД
> 84 % (при 230 В AC и номинальных значениях)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Нагрузка, емкостная, максимальная
неограниченно
Нагрузка при ударном напряжении (импульсное перенапряжение)
EN 61000-4-5
Наименование защиты
Защита от перенапряжений при переходных процессах
Напряжения изоляции на входе / выходе
4 кВ (Типовое исп.)
Номинальная потребляемая мощность
90 ВА
Номинальное напряжение
24 В DC ±1 %
Номинальный ток на выходе (IN)
1, 5 A (-25 °C ... 60 °C)
Остаточная пульсация
(ДА) (20 МГц)
Падение напряжения
EN 61000-4-11
Потребляемый ток
0, 75 A (120 В AC)
Применение в железнодорожной отрасли
EN 50121-4
Разряд статического электричества
EN 61000-4-2
Рассеиваемая мощность, без нагрузки, макс.
1, 5 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
6, 5 Вт
Резьба винтов
M3
Сертификация UL
UL/C-UL, зарегистрированный UL 508
Сечение гибкого проводника макс.
2, 5 мм²
Сечение гибкого проводника мин.
0, 2 мм²
Сечение жесткого проводника макс.
2, 5 мм²
Сечение жесткого проводника мин.
0, 2 мм²
Сечение проводника AWG, макс.
12
Сечение проводника AWG, мин.
24
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - безопасные малые напряжения
EN 60950-1 (БСНН) и EN 60204 (ЗСНН)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений)
EN 61000-3-2
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C изменение хар-к: 2, 5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип подключения
вставные винтовые клеммы
Требования по ЭМС к помехозащищенности
EN 61000-6-1
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Устойчивость к обратной связи
35 В DC
Ширина
35 мм
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Электромагнитное высокочастотное поле
EN 61000-4-3
