MINI MCR-SL-U-UI-NC

Name: MINI MCR-SL-U-UI-NC
Brand: Phoenix Contact
SKU: 2865007
Price: 312011 KZT
Availability: InStock

Артикул: 2865007

312 011 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

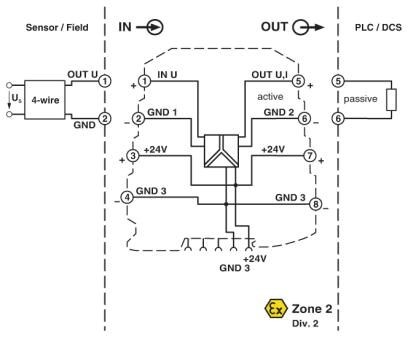

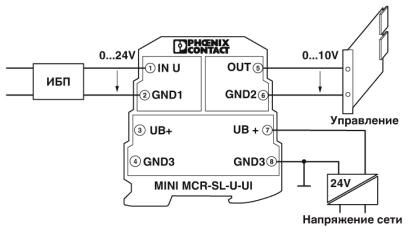

Разделительный усилитель MCR с гальванической развязкой трех цепей, с конфигурируемым входом / выходом, для гальванической развязки и нормирования аналоговых сигналов до 30 В, с винтовыми клеммами, стандартная конфигурация

Характеристики

ATEX

 II 3 G Ex nA IIC T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

GL EMC 2 D

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 508 одобр.

UNSPSC 11

39121008

UNSPSC 12.01

39121008

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

UNSPSC 6.01

30211506

UNSPSC 7.0901

39121008

Входное сопротивление, вход напряжения

около 125 кΩ (0 ... 24 B)

Входной сигнал напряжения

0 В ... 24 В

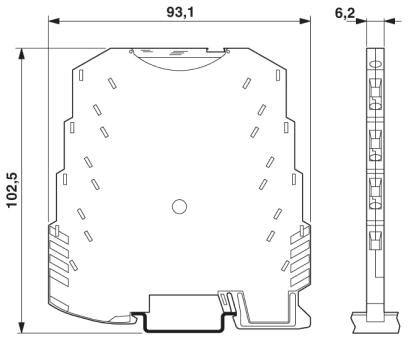

Высота

93, 1 мм

Выходной сигнал, напряжение

0 В ... 10 В

Выходной сигнал, ток

0 мА ... 20 мА

Гальваническая развязка

Основная изоляция согласно EN 61010

Глубина

101, 2 мм

Диапазон напряжения питания

19, 2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Длина снятия изоляции

12 мм

Защитная схема

Защита от бросков тока при переходных процессах

Излучение помех

EN 61000-6-4

Испытательное напряжение, вход / выход / питание

1, 5 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество входов

Количество выходов

Количество каналов

Конфигурируемый / программируемый

да, не сконфигурирован

Макс. входное напряжение

50 В DC

Макс. выходное напряжение

≤ 12, 5 В

Макс. выходной ток

28 мА

Материал корпуса

PBT

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход напряжения

> 10 кΩ

Наименование

Электромагнитное высокочастотное поле

Номинальное напряжение питания

24 В DC

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Подключение согласно стандарту

CUL

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Предельная частота (3 дБ)

около 100 Гц

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Пульсации

(ДА) (при 500 Ом)

Расчетное напряжение изоляции

50 В AC/DC

Резьба винтов

Сечение гибкого провода

0, 2 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм²

Сечение проводника AWG

26 ... 12

Соответствие нормам

Соответствие CE

Стандарты / нормативные документы

EN 61000-4-3

Степень загрязнения

Степень защиты

IP20

Ступенчатая характеристика (10-90%)

около 3, 5 мс

Температура окружающей среды (при эксплуатации)

-20 °C ... 65 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Типичное отклонение от конечного значения измерительного диапазона

5 %

Тип подключения

Винтовые зажимы

Ток короткого замыкания

≤ 22 мА

Указания по монтажу

Для подключения питания может использоваться шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715.

Цвет

зеленый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
