MINI MCR-SL-IDS-I-I

Name: MINI MCR-SL-IDS-I-I
Brand: Phoenix Contact
SKU: 2905577
Price: 254506 KZT
Availability: InStock

Артикул: 2905577

254 506 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

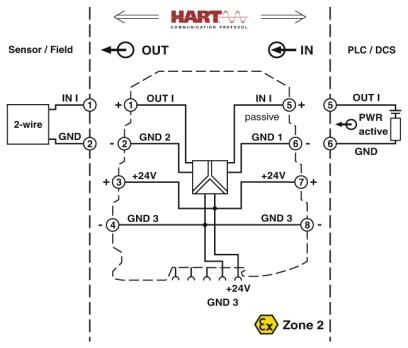

Разделительный усилитель трех цепей для передачи сигналов 0/4 .... 20 мА от контроллера на расположенную в поле нагрузку, а также одновременной гальванической развязки 3 цепей между входом, выходом и источником питания, с винтовым зажимом

Характеристики

ATEX

 II 3 G Ex nA IIC T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

На рассмотрении GL

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 508 Listed

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

Входной сигнал тока

4 мА ... 20 мА

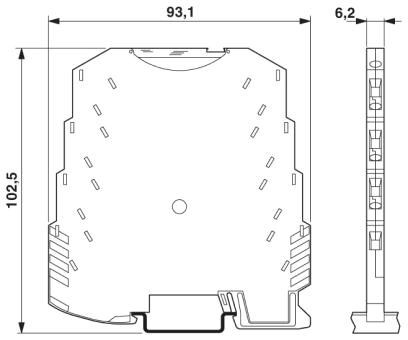

Высота

93, 1 мм

Выходной сигнал, ток

4 мА ... 20 мА

Гальваническая развязка

Основная изоляция согласно EN 61010

Глубина

101, 2 мм

Диапазон напряжения питания

19, 2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Длина снятия изоляции

12 мм

Защитная схема

Защита от бросков тока при переходных процессах

Излучение помех

EN 61000-6-4

Испытательное напряжение, вход / выход / питание

1, 5 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество входов

Количество выходов

Количество каналов

Макс. входной ток

20 мА

Материал корпуса

PBT

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход тока

≤ 800 Ω (при 20 мА)

Наименование

Электромагнитное высокочастотное поле

Наименование, выход

выход тока

Номинальное напряжение питания

24 В DC

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Ошибка передачи, макс.

≤ 0, 1 % (от предела)

Передаточная характеристика

1:1 для входного сигнала

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Предельная частота (3 дБ)

> 175 Гц

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Пульсации

eff

Расчетное напряжение изоляции

50 В AC/DC

Резьба винтов

Сечение гибкого провода

0, 2 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм²

Сечение проводника AWG

26 ... 12

Соответствие нормам

Соответствие CE

Стандарты / нормативные документы

EN 61000-4-3

Степень загрязнения

Степень защиты

IP20

Температура окружающей среды (при эксплуатации)

-20 °C ... 60 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Типичное отклонение от конечного значения измерительного диапазона

3 %

Тип подключения

Винтовые зажимы

Указания по монтажу

Для подключения питания может использоваться шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на 35 мм монтажной рейке согласно EN 60715.

Цвет

зеленый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
