MINI MCR-SL-F-UI-NC

Name: MINI MCR-SL-F-UI-NC
Brand: Phoenix Contact
SKU: 2902832
Price: 276358 KZT
Availability: InStock

Артикул: 2902832

276 358 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

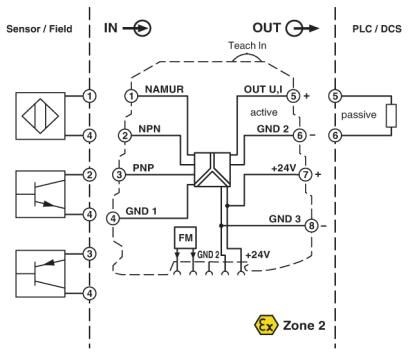

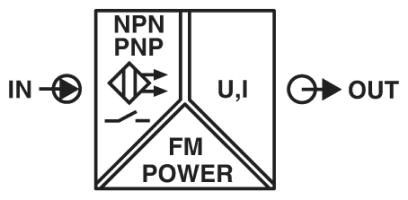

Конфигурируемый частотный измерительный преобразователь предназначен для подключения бесконтактных датчиков NAMUR и датчиков с выходами типа NPN и PNP. Конфигурирование производится DIP-переключателем и Teach In Wheel. Винтовой разъем, стандартная конфигурация.

Характеристики

ATEX

 II 3 G Ex nA IIC T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 508 Listed

UNSPSC 11

39121008

UNSPSC 12.01

39121008

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

UNSPSC 6.01

30211506

UNSPSC 7.0901

39121008

Вход сигнала частоты

Высота

93, 1 мм

Выходной сигнал, напряжение

0 В ... 5 В

Выходной сигнал, ток

0 мА ... 20 мА

Гальваническая развязка

Основная изоляция согласно EN 61010

Глубина

101, 2 мм

Диапазон измерения частоты

0, 002 Гц ... 20 кГц (DIP-переключатель)

Диапазон напряжения питания

9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Длина снятия изоляции

12 мм

Допустимая отн. влажность воздуха (при эксплуатации)

5 % ... 95 % (без выпадения конденсата)

Защитная схема

Защита от бросков тока при переходных процессах

Излучение помех

EN 61000-6-4

Индикатор состояния

СИД красный

Испытательное напряжение, вход / выход / питание

1, 5 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество выходов

Количество каналов

Конфигурируемый / программируемый

есть

Макс. амплитуда на входе

30 В (включая постоянный ток)

Макс. выходное напряжение

около 12, 3 В

Макс. выходной ток

24, 6 мА

Материал корпуса

PBT

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход напряжения

≥ 10 кΩ

Нагрузка / выходная нагрузка, выход тока

500 Ω (при 20 мА)

Наименование

Электромагнитное высокочастотное поле

Наименование, выход

Выход сигнала напряжения / выход сигнала тока

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Органы управления

Сдвижная нажимная кнопка

Ошибка передачи заданного измерительного диапазона

0, 1 %

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Потребляемая мощность

OUT = 20 мА, 9, 6 В DC, 500 Ω нагрузка)

Потребляемый ток, типовой

OUT = 20 мА, 24 В DC, 500 Ω нагрузка)

Применяемые входные источники

Транзисторные выходы NPN/PNP

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Пульсации

(ДА)

Расчетное напряжение изоляции

50 В AC/DC

Резьба винтов

Сертификат для мореплавания

DNV GL 14085-15HH

Сечение гибкого провода

0, 2 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм²

Сечение проводника AWG

26 ... 12

Соответствие нормам

Соответствие CE

Стандарты / нормативные документы

EN 61000-4-3

Степень загрязнения

Степень защиты

IP20

Ступенчатая характеристика (0-99%)

500 Гц)

Температура окружающей среды (при эксплуатации)

-20 °C ... 65 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Температурный коэффициент, максимальный

0, 01 %/K

Типичное отклонение от конечного значения измерительного диапазона

0, 1 %

Тип подключения

Винтовые зажимы

Указания по монтажу

Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.

Цвет

зеленый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
