MINI MCR-SL-1CP-I-I
Артикул:
2864419
229 224 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

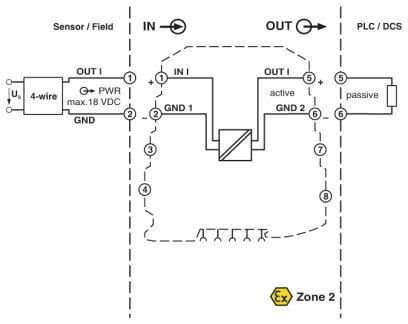

Пассивный разделитель MCR, одноканальный, для гальванической развязки сигнальных цепей без использования питания, с винтовыми клеммами
Характеристики
ATEX
II 3 G Ex nA II T4 X
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
GL
GL EMC 2 D
UL, США / Канада
UL 508 одобр.
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Входной сигнал тока
0 мА ... 20 мА

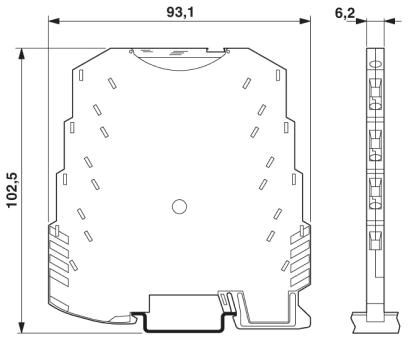

Высота
93, 1 мм
Выходной сигнал, ток
0 мА ... 20 мА
Гальваническая развязка
Основная изоляция согласно EN 61010
Глубина
101, 2 мм
Диапазон напряжения питания
отдельный источник питания не требуется
Длина снятия изоляции
12 мм
Излучение помех
EN 61000-6-4
Испытательное напряжение, вход / выход
1, 5 кВ (50 Гц, 1 мин)
Испытательное напряжение, канал/канал
1, 5 кВ (50 Гц, 1 мин)
Категория перенапряжения
II
Количество входов
1
Количество выходов
1
Количество каналов
1
Конфигурируемый / программируемый
нет
Критерий оценки
A
Макс. входное напряжение
18 В
Макс. входной ток
40 мА
Материал корпуса
PBT
Монтажное положение
на выбор
Наименование
Электромагнитное высокочастотное поле
Наименование, выход
выход тока
Напряжение потери
1, 9 В (I = 20 мА)
Описание входа
Bход тока
Ошибка охлаждения
≤
Ошибка охлаждения, типовая
≤
Ошибка передачи, макс.
≤ 0, 1 % (от предела)
Передаточная характеристика
1:1 для входного сигнала
Подключение согласно стандарту
CUL
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Потребляемая мощность
34 мВт
Предельная частота (3 дБ)
75 Гц
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 2
Пульсации
eff (при 600 Ом)
Расчетное напряжение изоляции
50 В AC/DC
Резьба винтов
M3
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
26 ... 12
Соответствие нормам
Соответствие CE
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20
Ступенчатая характеристика (10-90%)
5 мс (при нагрузке 600 Ом)
Температура окружающей среды (при эксплуатации)
-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Температурный коэффициент, максимальный
≤ 0, 002 %/K (от измеренного значения / 100 Ω нагрузка)
Тип подключения
Винтовые зажимы
Ток срабатывания
около 190 мкA
Указания по монтажу
Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Цвет
зеленый
Ширина
6, 2 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
