MINI MCR-2-UI-REL-PT
Артикул:
2902035
262 526 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

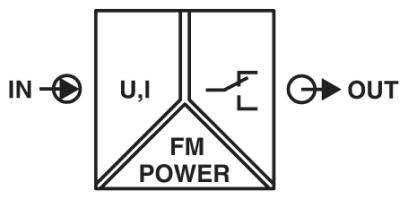

Универсальное реле предельного значения с выходом для реле с переключающим контактом и штекерным разъемом для переключения предельных значений аналоговых сигналов. Настраивается DIP-переключателями или с помощью ПО. Зажимы push-in, стандартная конфигурация.
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210122
ECl@ss 8.0
27210122
ECl@ss 9.0
27210122
ETIM 4.0
EC002654
ETIM 5.0
EC002654
ETIM 6.0
EC002654
ETIM 7.0
EC002654
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Внутренний гистерезис
настраивается пользователем с помощью ПО
Входное сопротивление, вход напряжения
> 120 кΩ
Входное сопротивление, вход тока
около 50 Ω (+ 0, 7 В для проверочного диода)
Входной сигнал напряжения
0 В ... 10 В (настраивается DIP-переключателем)
Входной сигнал тока
0 мА ... 20 мА (настраивается DIP-переключателем)
Высота
109, 81 мм
Гальваническая развязка
Усиленная изоляция согласно МЭК 61010-1
Глубина
119, 2 мм
Диапазон напряжения питания
9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Диапазон настройки задержки срабатывания
0 c ... 10 c (настраивается пользователем с помощью ПО)
Длина снятия изоляции
10 мм
Долговечность механическая
2x 107 коммутационных циклов
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Индикатор состояния
Светодиодный индикатор, желтый (Выходной переключающий контакт)
Исполнение контакта
1 переключающий контакт
Испытательное напряжение, вход / выход / питание
3 кВ (50 Гц, 1 мин)
Категория перенапряжения
II
Количество каналов
1
Конфигурируемый / программируемый
есть
Макс. входное напряжение
12 В
Макс. входной ток
24 мА
Максимальное напряжение переключения
250 В AC
Максимальный коммутационный ток
6 A (При 250 В AC)
Макс. ток продолжительной нагрузки
6 A AC
Материал контакта
AgSnO2, твердое золочение
Материал корпуса
PBT
Минимальный коммутационный ток
100 мА (12 В DC)
Монтажное положение
на выбор
Наименование, выход
Релейный выход
Номинальное напряжение питания
24 В DC
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ошибка передачи, макс.
0, 1 % (от предела)
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Потребляемая мощность
≤ 0, 5 Вт
Потребляемый ток, типовой
40 мА (12 В DC)
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 2
Расчетное напряжение изоляции
300 В (эффективный)
Сечение гибкого провода
0, 14 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм² (с кабельным наконечником)
Сечение проводника AWG
24 ... 12 (гибкий)
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Температурный коэффициент, максимальный
0, 01 %/K
Тип подключения
Зажимы Push-in
Указания по монтажу
Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Цвет
cерый
Ширина
6, 2 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
