MINI MCR-2-U-I0

Name: MINI MCR-2-U-I0
Brand: Phoenix Contact
SKU: 2902022
Price: 186602 KZT
Availability: InStock

Артикул: 2902022

186 602 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

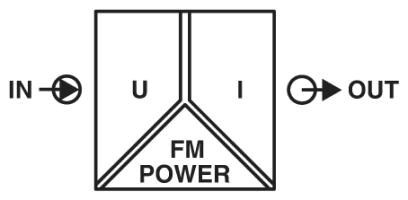

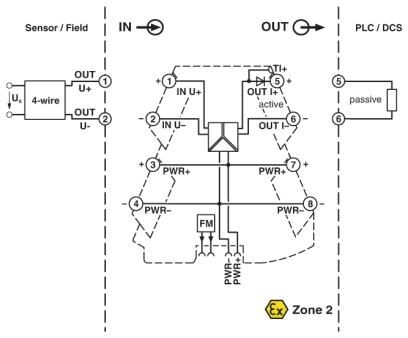

Разделительный усилитель трех цепей со штекерными разъемами и гальванической развязкой аналоговых сигналов. Входной сигнал: 0 ... 10 В, выходной сигнал: 0 ... 20 мА, винтовые зажимы

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

REACh SVHC

Lead 7439-92-1

UNSPSC 11

39121004

UNSPSC 12.01

39121004

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

UNSPSC 6.01

30211502

UNSPSC 7.0901

39121004

Входное сопротивление, вход напряжения

около 1 MΩ

Входное сопротивление, вход тока

около 63 Ω (+ 0, 7 В для проверочного диода)

Входной сигнал напряжения

0 В ... 10 В

Высота

109, 81 мм

Выходной сигнал, ток

0 мА ... 20 мА

Гальваническая развязка

Усиленная изоляция согласно МЭК 61010-1

Глубина

119, 2 мм

Диапазон напряжения питания

9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Длина снятия изоляции

10 мм

Допустимая отн. влажность воздуха (при эксплуатации)

5 % ... 95 % (без выпадения конденсата)

Защитная схема

Защита от бросков тока при переходных процессах

Излучение помех

EN 61000-6-4

Испытательное напряжение, вход / выход / питание

3 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество входов

Количество выходов

Количество каналов

Конфигурируемый / программируемый

нет

Макс. выходной ток

22 мА

Макс. рабочая высота

≤ 2000 м

Материал корпуса

PBT

Момент затяжки

0, 5 Нм ... 0, 6 Нм

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход тока

≤ 600 Ω (при 20 мА)

Наименование

Электромагнитное высокочастотное поле

Номинальное напряжение питания

24 В DC

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Ошибка передачи, макс.

0, 1 % (от предела)

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Потребляемая мощность

≤ 800 мВт (при 9, 6 В DC)

Потребляемый ток, типовой

25 мА (24 В DC)

Предельная частота (3 дБ)

около 30 Гц

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Пульсации

(ДА) (при 600 Ом)

Расчетное напряжение изоляции

300 В (эффективный)

Резьба винтов

Сечение гибкого провода

0, 14 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 1, 5 мм² (с кабельным наконечником)

Сечение проводника AWG

24 ... 12 (гибкий)

Стандарты / нормативные документы

EN 61000-4-3

Степень загрязнения

Степень защиты

IP20 (не проверено согласно UL)

Ступенчатая характеристика (10-90%)

около 10 мс

Температура окружающей среды (при эксплуатации)

-40 °C ... 70 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Температурный коэффициент, максимальный

0, 01 %/K

Температурный коэффициент, стандартн.

0, 01 %/K

Тип подключения

Винтовые зажимы

Указания по монтажу

Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.

Цвет

cерый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
