MINI MCR-2-T-REL-PT

Name: MINI MCR-2-T-REL-PT
Brand: Phoenix Contact
SKU: 2905633
Price: 236512 KZT
Availability: InStock

Артикул: 2905633

236 512 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

Универсально конфигурируемый температурный предельный выключатель с замыкающим релейным выходом для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настраивается DIP-переключателями или с помощью ПО. Технология соединения рush-in

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210122

ECl@ss 8.0

27210122

ECl@ss 9.0

27210122

ETIM 4.0

EC002654

ETIM 5.0

EC002654

ETIM 6.0

EC002654

ETIM 7.0

EC002654

REACh SVHC

Lead 7439-92-1

Внутренний гистерезис

настраивается пользователем с помощью ПО

Высота

109, 81 мм

Гальваническая развязка

Усиленная изоляция согласно МЭК 61010-1

Глубина

119, 2 мм

Диапазон напряжения питания

9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Диапазон напряжения сигнала (мВ), линейный

-500 мВ ... 500 мВ

Диапазон настройки задержки срабатывания

0 c ... 10 c (настраивается пользователем с помощью ПО)

Диапазон сопротивлений, линейн.

0 Ω ... 4000 Ω

Длина снятия изоляции

10 мм

Долговечность механическая

2x 107 коммутационных циклов

Допустимая отн. влажность воздуха (при эксплуатации)

5 % ... 95 % (без выпадения конденсата)

Излучение помех

EN 61000-6-4

Индикатор состояния

Светодиодный индикатор, желтый (Выходной переключающий контакт)

Исполнение контакта

1 замыкающий контакт

Испытательное напряжение, вход / выход / питание

3 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество каналов

Макс. допустимое сопротивление кабельной системы

≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения)

Максимальное напряжение переключения

250 В AC

Максимальный коммутационный ток

6 A (При 250 В AC)

Макс. ток продолжительной нагрузки

6 A AC

Материал контакта

AgSnO2, твердое золочение

Материал корпуса

PBT

Минимальный коммутационный ток

100 мА (12 В DC)

Монтажное положение

на выбор

Наименование, выход

Релейный выход

Номинальное напряжение питания

24 В DC

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Потребляемая мощность

570 мВт

Потребляемый ток, типовой

44 мА (12 В DC)

Применяемые входные источники

Термометр сопротивления

Применяемые типы датчиков (RTD)

Платиновый, никелевый, медный датчики

Применяемые типы датчиков (TC)

B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Расчетное напряжение изоляции

300 В

Сечение гибкого провода

0, 14 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм² (с кабельным наконечником)

Сечение проводника AWG

24 ... 12 (гибкий)

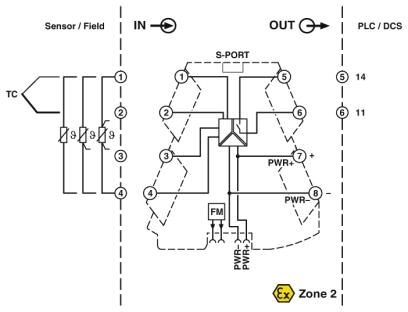

Способ подключения

2-, 3-, 4-проводной

Степень загрязнения

Степень защиты

IP20 (не проверено согласно UL)

Температура окружающей среды (при эксплуатации)

-40 °C ... 70 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Температурный коэффициент, максимальный

0, 01 %/K

Тип подключения

Зажимы Push-in

Ток питания датчика

около 200 мкA

Указания по монтажу

Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.

Цвет

cерый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
