MINI MCR-2-RTD-UI
Артикул:
2902049
236 512 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

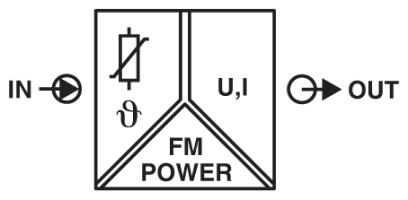

Настраиваемый измерительный преобразователь температуры со штекерными разъемами для подключения 2-, 3- и 4-проводных термометров сопротивления и резистивных датчиков. Настраивается DIP-переключателями или с помощью ПО. Винтовые зажимы, стандартная конфигурация
Характеристики
ATEX
II 3 G Ex nA IIC T4 Gc X
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27200200
ECl@ss 4.1
27200200
ECl@ss 5.0
27200200
ECl@ss 5.1
27200200
ECl@ss 6.0
27200200
ECl@ss 7.0
27200206
ECl@ss 8.0
27200206
ECl@ss 9.0
27210129
ETIM 2.0
EC001446
ETIM 3.0
EC001446
ETIM 4.0
EC001446
ETIM 5.0
EC001446
ETIM 6.0
EC002919
ETIM 7.0
EC002919
REACh SVHC
Lead 7439-92-1
UL, США / Канада
UL 508 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
41112105
UNSPSC 18.0
41112105
UNSPSC 19.0
41112105
UNSPSC 20.0
41112105
UNSPSC 21.0
41112105
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Высота
109, 81 мм
Выходной сигнал, напряжение
0 В ... 5 В (настраивается DIP-переключателем)
Выходной сигнал, ток
0 мА ... 20 мА (настраивается DIP-переключателем)
Гальваническая развязка
Усиленная изоляция согласно МЭК 61010-1
Глубина
119, 2 мм
Диапазон измерения температуры
-200 °C ... 850 °C (Диапазон зависит от типа датчика и плавно регулируется с помощью ПО или ступенчато с помощью DIP-переключателей в интервале от -150 °C до 850 °C)
Диапазон напряжения питания
9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Диапазон сопротивлений, линейн.
0 Ω ... 4000 Ω (Мин. измерительный диапазон: 10 % от выбранного измерительного диапазона)
Длина снятия изоляции
10 мм
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от бросков тока при переходных процессах
Излучение помех
EN 61000-6-4
Испытательное напряжение, вход / выход / питание
3 кВ (50 Гц, 1 мин)
Категория перенапряжения
II
Количество выходов
1
Конфигурируемый / программируемый
есть
Макс. выходное напряжение
около 12, 3 В
Макс. выходной ток
24, 6 мА
Материал корпуса
PBT
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
на выбор
Нагрузка / выходная нагрузка, выход напряжения
≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока
≤ 600 Ω (при 20 мА)
Наименование
Электромагнитное высокочастотное поле
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ошибка передачи, датчик сопротивления
2 Ω
Ошибка передачи, термометр сопротивления
0, 1 % * 350 K / заданный измерительный диапазон; 0, 1 % > 350 K (Pt / Ni)
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Потребляемая мощность
≤ 850 мВт (при IOUT = 20 мА, 9, 6 В DC, 600 Ω нагрузка)
Потребляемый ток, типовой
32 мА (24 В DC)
Применяемые типы датчиков (RTD)
Платиновый, никелевый, медный датчики
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 2
Пульсации
eff
Расчетное напряжение изоляции
300 В (эффективный)
Резьба винтов
M3
Сертификат для мореплавания
DNV GL 14445-15HH
Сечение гибкого провода
0, 14 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм² (с кабельным наконечником)
Сечение проводника AWG
24 ... 12 (гибкий)
Соответствие нормам
Соответствие CE

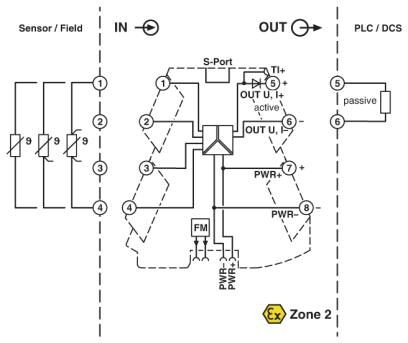

Способ подключения
2-, 3-, 4-проводной
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Температурный коэффициент, максимальный
0, 01 %/K
Типичное отклонение от конечного значения измерительного диапазона
0, 06 %
Тип подключения
Винтовые зажимы
Ток питания датчика
около 200 мкA
Указания по монтажу
Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Ширина
6, 2 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
