MINI MCR-2-I-I-ILP

Name: MINI MCR-2-I-I-ILP
Brand: Phoenix Contact
SKU: 2901994
Price: 174373 KZT
Availability: InStock

Артикул: 2901994

174 373 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

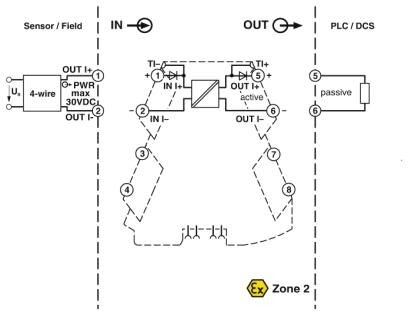

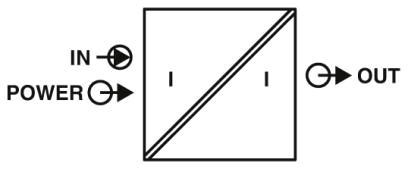

Одноканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Винтовые зажимы.

Характеристики

ATEX

 II 3 G Ex nA IIC T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

На рассмотрении GL

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 508 Listed

UNSPSC 11

39121008

UNSPSC 12.01

39121008

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

UNSPSC 6.01

30211506

UNSPSC 7.0901

39121008

Входной сигнал тока

0 мА ... 20 мА

Высота

109, 81 мм

Выходной сигнал, ток

0 мА ... 20 мА

Гальваническая развязка

Усиленная изоляция согласно МЭК 61010-1

Глубина

119, 2 мм

Диапазон напряжения питания

9, 6 В DC ... 30 В DC (отдельный источник питания не требуется)

Длина снятия изоляции

10 мм

Допустимая отн. влажность воздуха (при эксплуатации)

5 % ... 95 % (без выпадения конденсата)

Излучение помех

EN 61000-6-4

Испытательное напряжение, вход / выход / питание

3 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество входов

Количество выходов

Количество каналов

Конфигурируемый / программируемый

нет

Материал корпуса

PBT

Момент затяжки

0, 5 Нм ... 0, 6 Нм

Монтажное положение

на выбор

Наименование, выход

выход тока

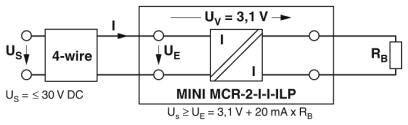

Напряжение потери

3, 1 В (I = 20 мА)

Ограничение входного напряжения

30 В

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Описание входа

Bход тока

Ошибка передачи, макс.

≤ 0, 1 % (от предела)

Передаточная характеристика

1:1 для входного сигнала

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Потребляемая мощность

600 мВт

Предельная частота (3 дБ)

100 Гц

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Расчетное напряжение изоляции

300 В (эффективный)

Резьба винтов

Сечение гибкого провода

0, 14 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 1, 5 мм² (с кабельным наконечником)

Сечение проводника AWG

24 ... 12 (гибкий)

Соответствие нормам

Соответствие CE

Степень загрязнения

Степень защиты

IP20 (не проверено согласно UL)

Температура окружающей среды (при эксплуатации)

-40 °C ... 70 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Температурный коэффициент, максимальный

≤ 0, 002 %/K (от измеренного значения / 100 Ω нагрузка)

Тип подключения

Винтовые зажимы

Ток срабатывания

около 200 мкA

Цвет

cерый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
