MINI MCR-2-F-UI-PT

Name: MINI MCR-2-F-UI-PT
Brand: Phoenix Contact
SKU: 2902058
Price: 322988 KZT
Availability: InStock

Артикул: 2902058

322 988 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

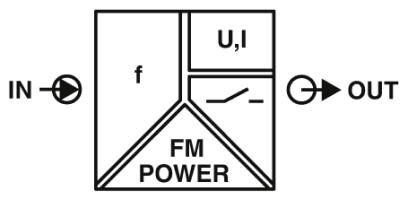

Универсальный конфигурируемый частотный преобразователь для преобразования частотных сигналов и сигналов с ШИМ в стандартные сигналы. В сочетании с MINI MCR-2-SPS-PT 1033201 возможны напряжения для питания датчиков выше 8,2 В DC. Зажимы push-in.

Характеристики

ATEX

 II 3 G Ex nA IIC T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

DNV GL-EMC

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210128

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002918

ETIM 7.0

EC002918

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 508 Listed

UNSPSC 11

39121008

UNSPSC 12.01

39121008

UNSPSC 13.2

39121008

UNSPSC 18.0

39121007

UNSPSC 19.0

39121007

UNSPSC 20.0

39121007

UNSPSC 21.0

39121007

UNSPSC 6.01

30211506

UNSPSC 7.0901

39121008

Вибрация DNV GL

Влажность DNV GL

Вход сигнала частоты

Высота

109, 81 мм

Выходной сигнал, напряжение

0 В ... 10 В (настраивается DIP-переключателем)

Выходной сигнал, ток

0 мА ... 20 мА (настраивается DIP-переключателем)

Гальваническая развязка

Усиленная изоляция согласно МЭК 61010-1

Глубина

119, 2 мм

Диапазон измерения частоты

0, 002 Гц ... 200 кГц

Диапазон напряжения питания

9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)

Длина снятия изоляции

10 мм

Допустимая отн. влажность воздуха (при эксплуатации)

5 % ... 95 % (без выпадения конденсата)

Излучение помех

EN 61000-6-4

Индикатор состояния

Светодиодный индикатор, желтый (Выходной переключающий контакт)

Исполнение контакта

1 замыкающий контакт

Испытательное напряжение, вход / выход / питание

3 кВ (50 Гц, 1 мин)

Категория перенапряжения

Количество выходов

Количество каналов

Конфигурируемый / программируемый

есть

Макс. выходное напряжение

около 12, 3 В

Макс. выходной ток

24, 6 мА

Максимальное напряжение переключения

30 В DC

Максимальный коммутационный ток

100 мА (30 B)

Материал корпуса

PBT

Минимальное напряжение переключения

1 В

Минимальный коммутационный ток

100 мкA

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход напряжения

≥ 10 кΩ

Нагрузка / выходная нагрузка, выход тока

≤ 600 Ω (при 20 мА)

Наименование

Электромагнитное высокочастотное поле

Наименование, выход

Выходной переключающий контакт

Номинальное напряжение питания

24 В DC

Оболочка DNV GL

Required protection according to the Rules shall be provided upon installation on board

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Ошибка передачи, макс.

0, 1 % (Частота)

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Потребляемая мощность

≤ 1 Вт (при IOUT = 20 мА, 9, 6 В DC, 600 Ω нагрузка)

Потребляемый ток, типовой

32 мА (24 В DC)

Применяемые входные источники

Инициатор NAMUR

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 2

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 2

Пульсации

(ДА) (при 600 Ом)

Расчетное напряжение изоляции

300 В (эффективный)

Сертификат для мореплавания

DNV GL TAA000021E

Сечение гибкого провода

0, 14 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм² (с кабельным наконечником)

Сечение проводника AWG

24 ... 12 (гибкий)

Соответствие нормам

Соответствие CE

Стандарты / нормативные документы

EN 61000-4-3

Степень загрязнения

Степень защиты

IP20 (не проверено согласно UL)

Ступенчатая характеристика (0-99%)

500 Гц)

Температура DNV GL

Температура окружающей среды (при эксплуатации)

-40 °C ... 70 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Температурный коэффициент, максимальный

0, 01 %/K

Температурный коэффициент, стандартн.

0, 01 %/K

Типичное отклонение от конечного значения измерительного диапазона

0, 2 %

Тип подключения

Зажимы Push-in

Указания по монтажу

Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.

Цвет

cерый

Ширина

6, 2 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
