MCR-S-1-5-UI-SW-DCI-NC
Артикул:
2814731
527 345 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, синусоидального и несинусоидального переменного тока, с релейным и транзисторным выходами, входной ток от 0 ... 0,2 до 0 ... 11 А, не сконфигурирован
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27271100
ECl@ss 4.1
27200300
ECl@ss 5.0
27200300
ECl@ss 5.1
27200300
ECl@ss 6.0
27210100
ECl@ss 7.0
27210123
ECl@ss 8.0
27210123
ECl@ss 9.0
27210123
ETIM 3.0
EC002475
ETIM 4.0
EC002475
ETIM 5.0
EC002475
ETIM 6.0
EC002475
ETIM 7.0
EC002475
REACh SVHC
Lead 7439-92-1
UL, США / Канада
Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121032
UNSPSC 18.0
39121032
UNSPSC 19.0
39121032
UNSPSC 20.0
39121032
UNSPSC 21.0
39121032
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вход
Вход для измерения сигнала тока

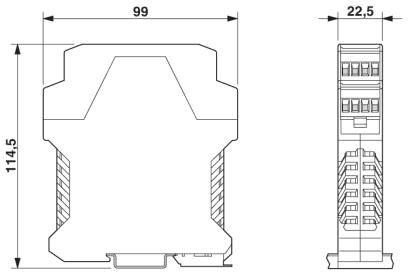

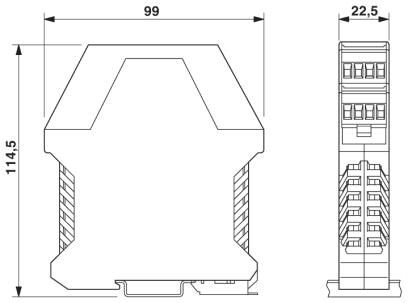

Высота
99 мм
Выходной сигнал, напряжение
0 В ... 10 В
Выходной сигнал, ток
0 мА ... 20 мА
Глубина
114, 5 мм
Диапазон входных токов
0 A ... 11 A (AC/DC)
Диапазон выходного напряжения
19 В ... 29 В (Напряжение питания - 1 В)
Диапазон измерения частоты
15 Гц ... 400 Гц
Диапазон напряжения питания
20 В DC ... 30 В DC
Диапазон настройки, входной ток, максимальный
0 A ... 11 A
Диапазон настройки, входной ток, минимальный
0 A ... 200 мА
Диапазон настройки задержки срабатывания
0, 1 c ... 20 c
Диапазон настройки пороговых значений
1 % ... 110 %
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Длина снятия изоляции
8 мм
Излучение помех
EN 61000-6-4
Индикатор состояния
LED желт.
Исполнение контакта
1 переключающий контакт
Испытательное напряжение, вход / выход
4 кВ (50 Гц, 1 мин)
Испытательное напряжение, вход / питание
4 кВ (50 Гц, 1 мин)
Испытательное напряжение, выход / питание
500 В (50 Гц, 1 мин)
Категория перенапряжения
III
Количество входов
3
Конфигурируемый / программируемый
да, не сконфигурирован
Максимальное напряжение переключения
30 В AC
Макс. ток продолжительной нагрузки
50 мА
Маркировка
Соответствует требованиям ЕС
Материал контакта
AgSnO, с покрытием золотом
Материал корпуса
Полиамид РА, неусиленный
Монтажное положение
на выбор
Нагрузка / выходная нагрузка, выход напряжения
> 10 кΩ
Нагрузочная способность по импульсному току
20 x IN (1 с)
Нагрузочная способность по максимальному току
2 x IN (длительная)
Наименование
CE
Наименование, выход
Выход сигнала напряжения / выход сигнала тока
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Подключение согласно стандарту
CUL
Помехоустойчивость
EN 61000-6-2
Порог срабатывания
2 % (от номинального измерительного диапазона 1/5/10 A)
Расчетное напряжение изоляции
300 В AC (к земле)
Резьба винтов
M3
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Соответствие нормам
Соответствие CE
Степень загрязнения
2
Степень защиты
IP20
Ступенчатая характеристика (10-90%)
330 мс (при AC)
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип подключения
Винтовые зажимы
Ток длительной нагрузки
80 мА (без защиты от короткого замыкания)
Форма импульса
постоянный, переменный или искаженный ток
Цвет
зеленый
Ширина
22, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
