MACX MCR-VAC-PT

Name: MACX MCR-VAC-PT
Brand: Phoenix Contact
SKU: 2906244
Price: 459081 KZT
Availability: InStock

Артикул: 2906244

459 081 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

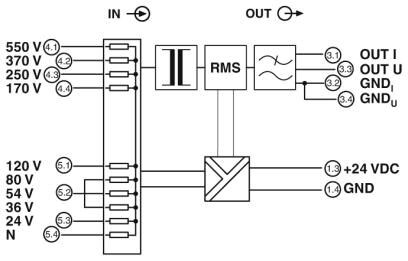

Измерительный преобразователь напряжения MACX MCR от 0 В ... 20 В перем. тока до 0 ... 660 В AC, выходной сигнал: 0 В ... 10 В/0(4) ... 20 мА

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27271100

ECl@ss 5.0

27200300

ECl@ss 5.1

27200300

ECl@ss 6.0

27210100

ECl@ss 7.0

27210125

ECl@ss 8.0

27210125

ECl@ss 9.0

27210125

ETIM 4.0

EC002477

ETIM 5.0

EC002477

ETIM 6.0

EC002477

ETIM 7.0

EC002477

REACh SVHC

Lead 7439-92-1

UL, США / Канада

UL 61010 Listed

Вставной

да

Входное сопротивление

5500 кΩ

Высота

99 мм

Выходной сигнал, напряжение

0 В ... 10 В

Выходной сигнал, ток

0 мА ... 20 мА

Глубина

114, 5 мм

Диапазон входных напряжений

0 В ... 550 В AC

Диапазон измерения частоты

45 Гц ... 405 Гц

Диапазон напряжения питания

19, 2 В DC ... 30 В DC

Диапазон частот

45 Гц ... 405 Гц

Директива по низкому напряжению

Соответствие Директиве по низкому напряжению

Длина снятия изоляции

8 мм

Допустимая отн. влажность воздуха (при эксплуатации)

10 % ... 95 % (без выпадения конденсата)

Излучение помех

EN 61000-6-4

Испытательное напряжение

5, 3 кВ AC (50 Гц, 1 мин)

Калибровка измерительного диапазона

± 20 %

Макс. выходное напряжение

≤ 11 В

Макс. выходной ток

≤ 22 мА

Макс. рабочая высота

≤ 2000 м

Маркировка

Соответствует требованиям ЕС

Монтажное положение

на выбор

Нагрузка / выходная нагрузка, выход напряжения

> 10 кΩ

Наименование

Наименование, выход

Выход напряжения

Настройка нуля

± 20 %

Номинальное напряжение

+ 660 В AC

Номинальное напряжение питания

24 В DC (-20 % ... +25 %)

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Пульсации

50 мВ

Сечение гибкого провода

0, 2 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм²

Сечение проводника AWG

24 ... 14

Соответствие нормам

Соответствие CE

Способ подключения

Зажимы Push-in

Стандарты / нормативные документы

МЭК 61010-1

Степень загрязнения

Степень защиты

IP20

Температура окружающей среды (при эксплуатации)

-25 °C ... 60 °C

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C (без выпадения конденсата)

Тип подключения

Пружинные зажимы Push-in

Указания по монтажу

устанавливаются в ряд с промежутком 10 мм

Цвет

cерый

Ширина

22, 5 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
