MACX MCR-UI-UI-UP-SP-NC
Артикул:
2811569
424 596 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

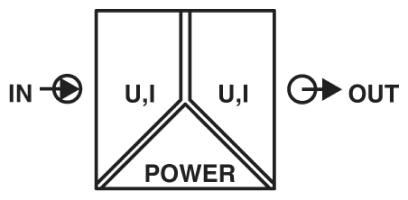

Разделительные усилители с надежной гальванической развязкой и широким диапазоном напряжения питания (24 В ... 230 В AC/DC). Фронтальные DIP-переключатели, возможность настройки более 1600 значений преобразования сигналов. Стандартная конфигурация (IN 0 ... 10 В / OUT 0 ... 20 мА), пружинные зажимы, SIL
Характеристики
ATEX
II 3 G Ex nA IIC T4 Gc
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
B
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
Ex nA IIC T4 Gc
REACh SVHC
Lead 7439-92-1
UL, США / Канада
UL 61010 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вибрация DNV GL
A
Влажность DNV GL
B
Входное сопротивление, вход напряжения
около 1 MΩ (± 1...100 В DC)
Входное сопротивление, вход тока
около 10 Ω (± 10...100 мА пост. тока)
Входной сигнал напряжения
0 мВ ... 50 мВ
Входной сигнал тока
0 мА ... 1 мА (конфигурирование с помощью DIP-переключателя)

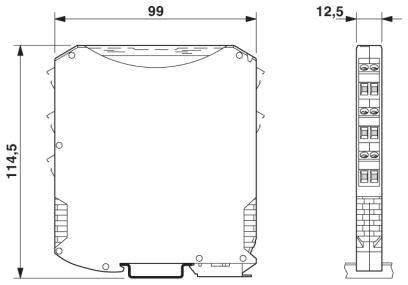

Высота
116, 9 мм
Выходной сигнал, напряжение
0 В ... 10 В (конфигурирование с помощью DIP-переключателя)
Выходной сигнал, ток
0 мА ... 5 мА
Глубина
113, 7 мм
Диапазон напряжения питания
24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц)
Длина снятия изоляции
8 мм
Защитная схема
Защита от бросков тока при переходных процессах
Калибровка измерительного диапазона
± 4 %
Категория перенапряжения
II
Количество входов
1
Количество выходов
1
Количество каналов
1
Конфигурируемый / программируемый
есть, программирование логики коммутации
Макс. входное напряжение
± 100 В
Макс. входной ток
± 100 мА
Макс. выходное напряжение
15 В
Макс. выходной ток
35 мА
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Монтажное положение
на выбор
Нагрузка / выходная нагрузка, выход напряжения
≥ 1 кΩ (10 В)
Нагрузка / выходная нагрузка, выход тока
≤ 600 Ω (20 мA; активный)
Настройка нуля
± 4 %
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ошибка передачи, макс.
≤ 0, 1 % (от предельного значения, скорректирован)
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Предельная частота (3 дБ)
10 кГц (переключаем. 30 Гц)
Пульсации
eff
Расчетное напряжение изоляции
300 В AC
Сертификат для мореплавания
DNV GL TAA00000AG
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Соответствие нормам
Соответствие CE
Способ подключения
COMBICON
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Ступенчатая характеристика (10-90%)
35 мкс (при 10 кГц)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Температурный коэффициент, максимальный
0, 0075 %/K
Тип подключения
Зажимы Push-in
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
