MACX MCR-SL-RPSSI-I-SP

Name: MACX MCR-SL-RPSSI-I-SP
Brand: Phoenix Contact
SKU: 2924207
Price: 280551 KZT
Availability: InStock

Артикул: 2924207

280 551 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

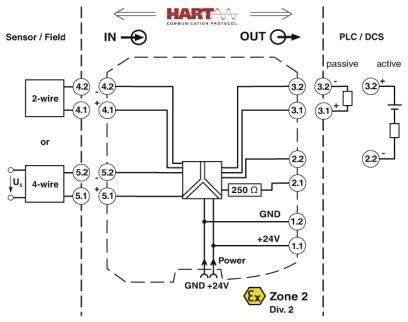

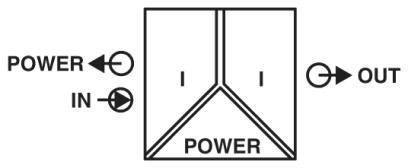

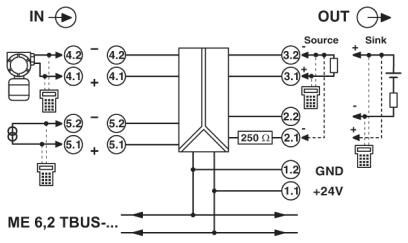

Разделит. усилители с развязкой питания и входов, HART. Передает активный сигнал 0/4-20 мА на нагрузку (активную или пассивную). Гальваническая развязка трех цепей; SIL 2 согласно МЭК 61508.

Характеристики

ATEX

 II 3 G Ex nA II T4 Gc X

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

DNV GL-EMC

ECl@ss 4.0

27210100

ECl@ss 4.1

27210100

ECl@ss 5.0

27210100

ECl@ss 5.1

27210100

ECl@ss 6.0

27210100

ECl@ss 7.0

27210120

ECl@ss 8.0

27210120

ECl@ss 9.0

27210120

ETIM 4.0

EC002653

ETIM 5.0

EC002653

ETIM 6.0

EC002653

ETIM 7.0

EC002653

REACh SVHC

Lead 7439-92-1

SIL

UL, США / Канада

UL 61010 Listed

UNSPSC 11

39121008

UNSPSC 12.01

39121008

UNSPSC 13.2

39121008

UNSPSC 18.0

39121008

UNSPSC 19.0

39121008

UNSPSC 20.0

39121008

UNSPSC 21.0

39121008

UNSPSC 6.01

30211506

UNSPSC 7.0901

39121008

Вибрация DNV GL

Влажность DNV GL

Входной сигнал тока

4 мА ... 20 мА

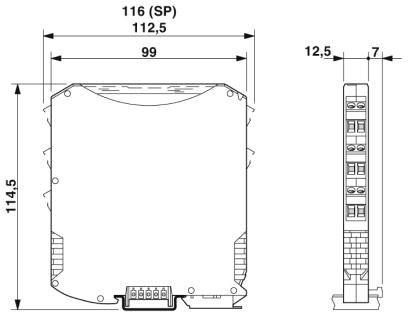

Высота

116, 7 мм

Выходной сигнал, ток

4 мА ... 20 мА (активный)

Выходные характеристики при ошибке

0 мА (Разрыв кабеля на входе)

Гальваническая развязка

300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))

Глубина

113, 7 мм

Диаметр, макс.

2 мм

Диапазон напряжения питания

19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)

Диапазон номинального напряжения питания

19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)

Диапазон сигнала просадки / перегрузки

0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики)

Длина снятия изоляции

8 мм

Допустимая отн. влажность воздуха (при эксплуатации)

10 % ... 95 % (без выпадения конденсата)

Излучение помех

EN 61000-6-4

Излучение электромагнитных помех

EN 61000-6-4

Индикатор состояния

зеленый светодиод (напряжение питания)

Категория перенапряжения

Количество каналов

Коэффициент пульсаций на выходе

eff

Макс. рабочая высота

≤ 2000 м

Материал корпуса

PA 6.6-FR

Наименование

Режим питающего разделительного усилителя

Наименование, подключение

Контрольное гнездо

Напряжение питания передатчика

> 21, 5 В (20 мА)

Номинальное напряжение питания

24 В DC

Оболочка DNV GL

Required protection according to the Rules shall be provided upon installation on board

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Передаточная характеристика

1:1 для входного сигнала

Поддерживаемые протоколы

HART

Помехоустойчивость

EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Сечение гибкого провода

0, 2 мм² ... 1, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 1, 5 мм²

Сечение проводника AWG

24 ... 16

Сигнальный вход

Активный вход тока

Сигнальный выход

Выход тока (активный и пассивный)

Соответствие нормам

Соответствие требованиям ЕС, в дополнение к EN 61326

Степень загрязнения

Степень защиты

IP20 (не проверено согласно UL)

Температура DNV GL

Температура окружающей среды (при эксплуатации)

-20 °C ... 60 °C (для установки в любом положении)

Температура окружающей среды (хранение/транспорт)

-40 °C ... 80 °C

Тип подключения

Зажимы Push-in

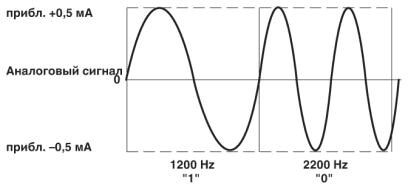

Функция HART

есть

Цвет

cерый

Ширина

12, 5 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС
