MACX MCR-SL-NAM-2RO-SP
Артикул:
2924265
165 021 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

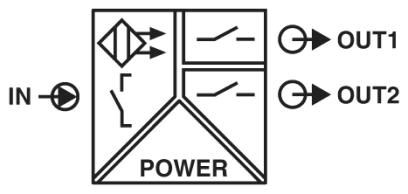

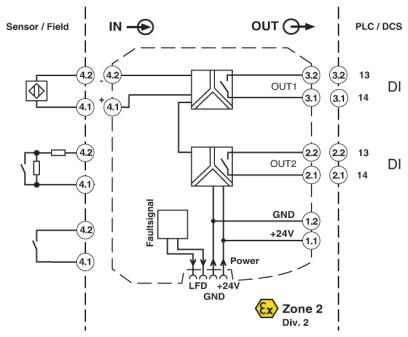

Коммутирующий разделительный усилитель NAMUR для обеспечения работы бесконтактных датчиков и выключателей. Сигналы через 2 раздельных релейных выхода (замыкающие контакты) передаются на уровень управления. Функция обнаружения ошибок в линии (LFD), гальваническая развязка 3 цепей, SIL 2, зажим push-in.
Характеристики
ATEX
II 3 G Ex nA nC IIC T4 Gc X
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
B
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210121
ECl@ss 8.0
27210121
ECl@ss 9.0
27210121
ETIM 2.0
EC001485
ETIM 3.0
EC001485
ETIM 4.0
EC001485
ETIM 5.0
EC001485
ETIM 6.0
EC001485
ETIM 7.0
EC001485
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
UL 508 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
ΛDD
7 x 10-9 (7 FIT)
ΛDU
6, 4 x 10-8 (64 FIT)
ΛSD
6 x 10-9 (6 FIT)
ΛSU
2, 49 x 10-7 (249 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)
3, 09 x 10-4 (1 год)
Вибрация DNV GL
A
Влажность DNV GL
B

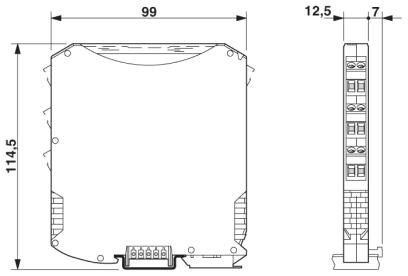

Высота
116, 9 мм
Выходной переключающий контакт
Релейный выход
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасная гальваническая развязка согласно EN 61010-1))
Глубина
113, 7 мм
Диагностическое покрытие (DC)
DCS=2, 4 %, DCD=9 %
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
8 мм
Долговечность механическая
107 коммутационных циклов
Доля опасных сбоев (SFF)
78 %
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Исполнение контакта
2 замыкающих контакта
Категория перенапряжения
III
Количество каналов
1
Коммутационная способность, макс.
500 ВА
Максимальное напряжение переключения
250 В AC (2 A)
Макс. рабочая высота
≤ 2000 м
Материал контакта
AgSnO2, твердое золочение
Материал корпуса
PA 6.6-FR
Наименование
Выход 1 / выход 2 / вход, питание, шинные соединители на DIN-рейке
Напряжение без нагрузки
~ 8 В DC
Номинальное напряжение питания
24 В DC
Обнаружение нарушений в линии
Разрыв 0, 05 мА IN
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2 EN 61326
Порог переключения (без ослабления)
> 2, 1 мА (проводящий)
Потребляемый ток, макс.
30 мА (24 В DC)
Применяемые входные источники
Бесконтактные датчики NAMUR (EN 60947-5-6)
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326-1
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип подключения
Зажимы Push-in
Тип устройства
Тип A
Ток короткого замыкания
~ 8 мА
Требование конструкт. целостности
МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)
2
Цвет
cерый
Частота переключения
≤ 20 Гц (без нагрузки)
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
