MACX MCR-SL-CAC- 5-I-UP
Артикул:
2810625
299 925 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

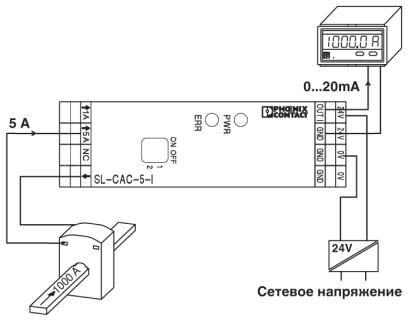

Измерительный преобразователь для сигналов переменного тока 1 и 5 A, выходной сигнал 0...20 мА или 4...20 мА, конфигурируется с помощью DIP-переключателя со светодиодным индикатором рабочего состояния
Характеристики
ATEX
II 3 G Ex nA IIC T4 Gc X
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27271100
ECl@ss 4.1
27200300
ECl@ss 5.0
27200300
ECl@ss 5.1
27200300
ECl@ss 6.0
27210100
ECl@ss 7.0
27210123
ECl@ss 8.0
27210123
ECl@ss 9.0
27210123
ETIM 3.0
EC002475
ETIM 4.0
EC002475
ETIM 5.0
EC002475
ETIM 6.0
EC002475
ETIM 7.0
EC002475
REACh SVHC
Lead 7439-92-1
UL, США / Канада
UL 508 одобр.
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121032
UNSPSC 18.0
39121032
UNSPSC 19.0
39121032
UNSPSC 20.0
39121032
UNSPSC 21.0
39121032
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Высота
104 мм
Выходной сигнал, ток
0 мА ... 20 мА (конфигурируемый)
Глубина
114, 5 мм
Диапазон входных токов
0 A ... 5 A
Диапазон измерения частоты
45 Гц ... 65 Гц
Диапазон напряжения питания
19, 2 В AC/DC ... 253 В AC/DC
Диапазон настройки, входной ток, максимальный
0 A AC ... 5 A (конфигурируемый)
Диапазон настройки, входной ток, минимальный
0 A AC ... 1 A (конфигурируемый)
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Индикатор состояния
красный светодиод (неисправность), зеленый светодиод (готов к работе)
Испытательное напряжение, вход / выход
4 кВ (50 Гц, 1 мин)
Испытательное напряжение, выход / питание
2 кВ (50 Гц, 1 мин)
Категория перенапряжения
III
Конфигурируемый / программируемый
настраивается DIP-переключателем
Макс. выходной ток
25 мА
Макс. рабочая высота
2000 м
Маркировка
Соответствует требованиям ЕС
Материал корпуса
Полиамид РА, неусиленный
Монтажное положение
на выбор
Нагрузочная способность по импульсному току
20 x IN (1 с)
Нагрузочная способность по максимальному току
2 x IN (длительная)
Наименование
CE
Наименование, выход
выход тока
Номинальная частота fN
50 Гц
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ошибка передачи, макс.
≤ 0, 5 % (от диапаз. номинала при нормальных условиях)
Подключение согласно стандарту
CUL
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Потребляемая мощность
B=24 В DC, IOUT=20 мА)
Потребляемый ток, макс.
B=24 В DC, IOUT=20 мА)
Примечания
Критерий B
Пульсации
(ДА) (при 500 Ом и 20 мА)
Резьба винтов
M3
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Соответствие нормам
Соответствие CE
Стандарты / нормативные документы
EN 61000-4-2
Степень загрязнения
2
Степень защиты
IP20
Ступенчатая характеристика (10-90%)
≤ 300 мс
Температура окружающей среды (при эксплуатации)
-20 °C ... 65 °C (-4 °F...149 °F)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C (-40 °F ... 185 °F)
Тип подключения
Винтовые клеммы
Цвет
cерый
Ширина
22, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
