MACX MCR-EX-T-UI-UP-SP
Артикул:
2924689
479 182 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

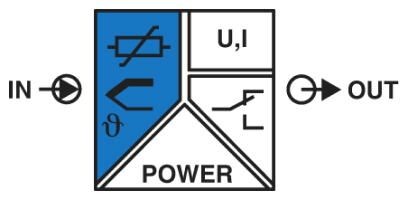

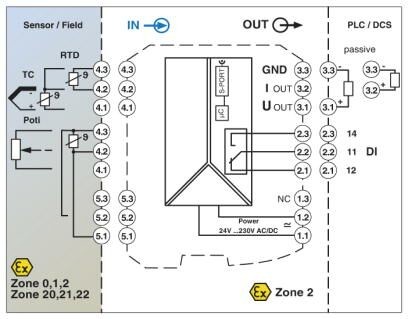

Программируемый измерительный преобразователь температуры Ex-i с аналоговым выходом и 1 реле предельного значения, стандартная конфигурация, резистивный термометр с 2-, 3- или 4-проводной схемой подключения, термоэлементы, гальваническая развязка, широкодиапазонное питание, зажим push-in, SIL, PL.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27200200
ECl@ss 4.1
27200200
ECl@ss 5.0
27200200
ECl@ss 5.1
27200200
ECl@ss 6.0
27200200
ECl@ss 7.0
27200206
ECl@ss 8.0
27200206
ECl@ss 9.0
27210129
ETIM 2.0
EC001446
ETIM 3.0
EC001446
ETIM 4.0
EC001446
ETIM 5.0
EC001446
ETIM 6.0
EC002919
ETIM 7.0
EC002919
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
UL 508 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
41112105
UNSPSC 18.0
41112105
UNSPSC 19.0
41112105
UNSPSC 20.0
41112105
UNSPSC 21.0
41112105
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вибрация DNV GL
A
Вибрация (при эксплуатации)
5г, соотв. МЭК 60068-2-6
Влажность DNV GL
B
Входной сигнал напряжения
-1 В ... 1 В
Высота
117, 7 мм
Выходной сигнал напряжения, максимальный
± 11 В
Выходной сигнал, ток
4 мА ... 20 мА (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL)
Выходной сигнал тока, максимальный
22 мА
Гальваническая развязка
2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Глубина
113, 7 мм
Группа
IIC
Диапазон входных сигналов
0 Ω ... 50 кΩ
Диапазон измерения температуры
-250 °C ... 2500 °C (Диапазон в зависимости от типа датчика)
Диапазон напряжения питания
24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц)
Диапазон сопротивлений, потенциометр
0 Ω ... 50 кΩ
Длина снятия изоляции
8 мм
Долговечность механическая
1x 105 коммутационных циклов
Допустимая отн. влажность воздуха (при эксплуатации)
тип. 5 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
Светодиод. индикатор, зеленый (напряжение питания, PWR)
Исполнение контакта
1 переключающий контакт
Категория перенапряжения
II
Конфигурируемый / программируемый
есть
Макс. внешняя емкость Co
1, 3 мкФ
Макс. внешняя индуктивность Lo
100 мГн
Макс. внутренняя емкость Ci
44 нФ
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
11 мВт
Макс. выходное напряжение Uo
6 В
Макс. выходной ток Io
7, 4 мА
Максимальное безопасное напряжение Um
253 В AC/DC
Максимальное напряжение переключения
30 В AC (30 В DC)
Максимальный пусковой ток
0, 5 A (30 В AC)
Макс. рабочая высота
≤ 2000 м
Материал контакта
AgSnO2, твердое золочение
Материал корпуса
PA 6.6-FR
Нагрузка / выходная нагрузка, выход напряжения
≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока
≤ 600 Ω (при 20 мА)
Наименование
Вход / выход / питание
Наименование, выход
Выходной переключающий контакт
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Применяемые типы датчиков (RTD)
Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн.
Применяемые типы датчиков (TC)
B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Реакция на неисправность датчика
согласно NE 43 или свободное конфигурирование
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Соответствие нормам
Соответствие CE
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Ступенчатая характеристика (0-99%)
тип. 1000 мс (с SIL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Температурный коэффициент, максимальный
0, 01 %/K
Типичное отклонение от конечного значения измерительного диапазона
2 %
Тип подключения
Зажимы Push-in
Ударопрочность
15г, согласно МЭК 60068-2-27
Цвет
cерый
Ширина
17, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
