MACX MCR-EX-SL-TC-I-NC
Артикул:
2865586
325 275 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

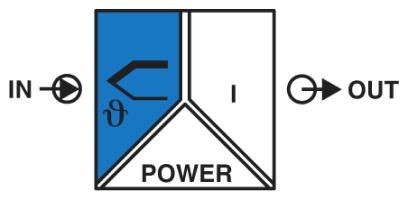

Измерительный преобразователь температуры Ex i: преобразует сигналы от установленных во взрывоопасной области термоэлементов и милливольтных источников и передает сигнал 0/4–20 мА на нагрузку в безопасной области. Возможность свободного программирования, развязка 3 цепей. Запасной артикул: 1050233 MACX MCR-EX-TC-I.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC/IIB
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27200200
ECl@ss 4.1
27200200
ECl@ss 5.0
27200200
ECl@ss 5.1
27200200
ECl@ss 6.0
27200200
ECl@ss 7.0
27200206
ECl@ss 8.0
27200206
ECl@ss 9.0
27210129
ETIM 2.0
EC001446
ETIM 3.0
EC001446
ETIM 4.0
EC001446
ETIM 5.0
EC001446
ETIM 6.0
EC002919
ETIM 7.0
EC002919
IECEx
[Ex ia Ga] IIC/IIB
REACh SVHC
Lead 7439-92-1
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
41112105
UNSPSC 18.0
41112105
UNSPSC 19.0
41112105
UNSPSC 20.0
41112105
UNSPSC 21.0
41112105
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вход
искробезопасный
Входной сигнал напряжения
-20 мВ ... 70 мВ

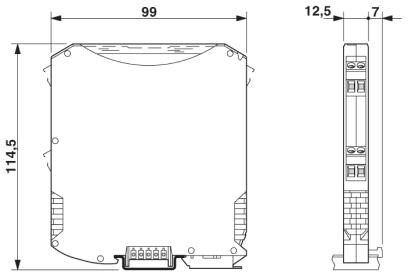

Высота
106, 4 мм
Выходной сигнал, ток
0 мА ... 20 мА
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Глубина
113, 7 мм
Группа
IIC
Диапазон входных сигналов
-20 мВ ... 70 мВ
Диапазон измерения температуры
-250 °C ... 1372 °C (Диапазон в зависимости от типа датчика)
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
7 мм
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Измерительный диапазон
мин. 50 K для термоэлементов, 3 мВ для источников напряжения милливольтного диапазона
Индикатор состояния
Светодиод. индикатор, зеленый (напряжение питания, PWR)
Калибровка измерительного диапазона
± 5 %
Категория перенапряжения
II
Количество каналов
1
Конфигурируемый / программируемый
есть
Коэффициент пульсаций на выходе (ток)
SS
Макс. внешняя емкость Co
1, 5 мкФ
Макс. внешняя индуктивность Lo
100 мГн
Макс. выходная мощность Po
7 мВт
Макс. выходное напряжение Uo
6 В
Макс. выходной ток Io
4, 7 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Нагрузка / выходная нагрузка, выход тока
≤ 500 Ω
Наименование
Вход / выход / питание
Настройка нуля
± 5 %
Номинальное напряжение питания
24 В DC
Ошибка охлаждения, типовая
± 1 K
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Применяемые типы датчиков (TC)
E, J, K, N согласно МЭК / EN 60584, L согласно DIN 43760
Реакция на неисправность датчика
согласно NE 43 или определяется индивидуально
Резьба винтов
M3
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Сигнальный выход
выход тока
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Ступенчатая характеристика (0-99%)
тип. 700 мс
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Температурный коэффициент, стандартн.
0, 01 %/K
Тип подключения
Винтовые зажимы
Уровни совокупной безопасности (SIL)
2
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
