MACX MCR-EX-SL-SD-24-48-LFD-SP
Артикул:
2906156
264 336 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

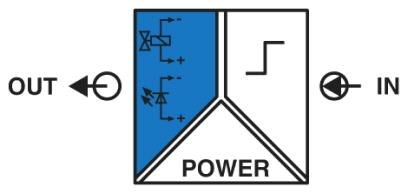

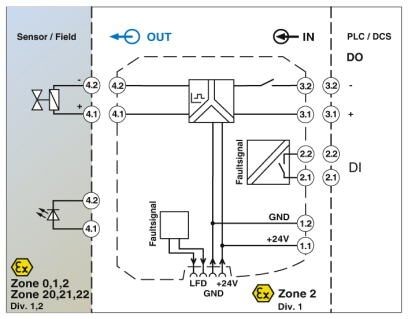

Взрывозащищенный модуль управления электромагн. клапанами Ex i в зоне Ex, логический вход, напр. холостого хода 24,3 В, огранич. тока при 48 мА, распознавание повреждений провода, выход для передачи сообщений о неисправностях, до SIL 3 по МЭК 61508, зажим push-in.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27243100
ECl@ss 7.0
27243101
ECl@ss 8.0
27243101
ECl@ss 9.0
27243101
ETIM 5.0
EC002538
ETIM 6.0
EC002538
ETIM 7.0
EC002538
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
3
UL, США / Канада
UL 61010 Listed
UNSPSC 13.2
32151802
UNSPSC 18.0
32151802
UNSPSC 19.0
32151802
UNSPSC 20.0
32151802
UNSPSC 21.0
32151802
Вибрация DNV GL
A
Влажность DNV GL
B
Высота
116, 8 мм
Выходная характеристика: выходное сопротивление
≥ 297 Ω (Внутреннее сопротивление Ri)
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Глубина
113, 7 мм
Группа
IIC
Диаметр, макс.
2, 3 мм
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Макс. внешняя емкость Co
78 нФ
Макс. внешняя индуктивность Lo
3, 5 мГн
Макс. внутренняя емкость Ci
11 нФ
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
616 мВт
Макс. выходное напряжение Uo
27, 06 В
Макс. выходной ток Io
91, 11 мА
Максимальное безопасное напряжение Um
253 В AC/DC
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Выход/вход, выход аварийной сигнализации
Наименование, подключение
Контрольное гнездо
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
Сигнальный вход
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
