MACX MCR-EX-SL-SD-21-60-LP-SP
Артикул:
2924100
173 768 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

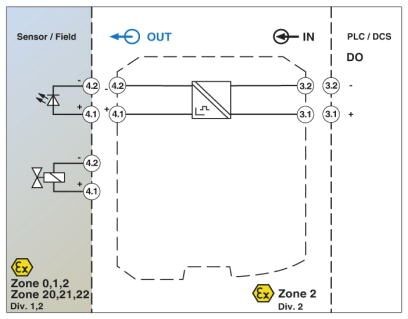

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 58 мА. Для газов до группы IIB, питание от контура, гальваническая развязка, SIL 3. Зажим push-in.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIB/IIA
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIB/IIA
REACh SVHC
Lead 7439-92-1
SIL
3
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
ΛSU
2, 84 x 10-7 (284 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)
0 (1 год)
Вибрация DNV GL
A
Влажность DNV GL
B
Время срабатывания
20 мс
Входная мощность Pi
возможность игнорирования
Высота
116, 9 мм
Выходная характеристика: выходное сопротивление
133, 4 Ω (Внутреннее сопротивление Ri)
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Глубина
113, 7 мм
Группа
IIB/IIIC
Диагностическое покрытие (DC)
DCS=0 %, DCD=0 %
Длина снятия изоляции
8 мм
Доля опасных сбоев (SFF)
100 %
Дополнительный текст
простая электроцепь
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи)
Категория перенапряжения
II
Количество каналов
1
Макс. внешняя емкость Co
0, 83 мкФ
Макс. внешняя индуктивность Lo
4 мГн
Макс. внутренняя емкость Ci
возможность игнорирования
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
1, 18 Вт
Макс. выходное напряжение Uo
25, 1 В
Макс. выходной ток Io
188 мА
Максимальное безопасное напряжение Um
253 В (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR

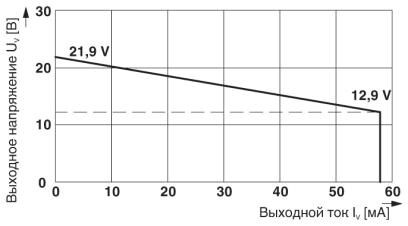

Минимальное напряжение на выходе
12, 9 В DC (при 58 мА)
Наименование
Выход/вход
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Совместимый клапан
ASCO Coil 302 (12 V)
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Температурный коэффициент, максимальный
0, 01 %/K
Тип подключения
Зажимы Push-in
Тип устройства
Тип A
Требование конструкт. целостности
МЭК 61508 - низкие требования
Указание
В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Уровни совокупной безопасности (SIL)
3
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
