MACX MCR-EX-SL-SD-21-25-LFD-SP
Артикул:
2905674
264 336 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

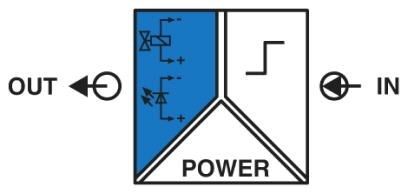

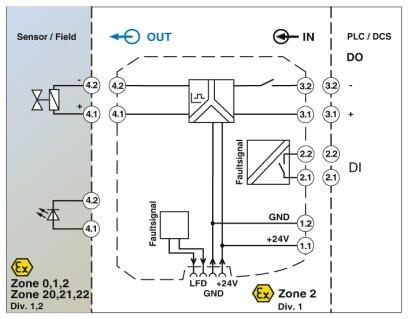

Взрывозащищенный модуль управления электромагн. клапанами Ex i в зоне Ex, логический вход, напр. холостого хода 21,1 В, огранич. тока при 25,1 мА, распознавание повреждений провода, выход для передачи сообщений о неисправностях, до SIL 3 по МЭК 61508; зажим push-in.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27243100
ECl@ss 7.0
27243101
ECl@ss 8.0
27243101
ECl@ss 9.0
27243101
ETIM 5.0
EC002538
ETIM 6.0
EC002538
ETIM 7.0
EC002538
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
3
UL, США / Канада
UL 61010 Listed
UNSPSC 13.2
32151802
UNSPSC 18.0
32151802
UNSPSC 19.0
32151802
UNSPSC 20.0
32151802
UNSPSC 21.0
32151802
Вибрация DNV GL
A
Влажность DNV GL
B
Высота
116, 8 мм
Выходная характеристика: выходное сопротивление
≥ 641 Ω (Внутреннее сопротивление Ri)
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Глубина
113, 7 мм
Группа
IIC
Диаметр, макс.
2, 3 мм
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Макс. внешняя емкость Co
110 нФ
Макс. внешняя индуктивность Lo
22 мГн
Макс. внутренняя емкость Ci
11 нФ
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
224 мВт
Макс. выходное напряжение Uo
23, 98 В
Макс. выходной ток Io
37, 4 мА
Максимальное безопасное напряжение Um
253 В AC/DC
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Выход/вход, выход аварийной сигнализации
Наименование, подключение
Контрольное гнездо
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
Сигнальный вход
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
