MACX MCR-EX-SL-RPSSI-I-UP-SP
Артикул:
2924029
327 664 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

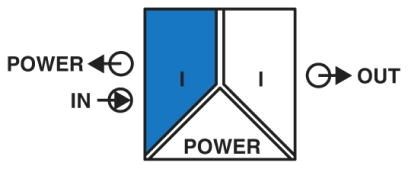

Ex i разделительные усилители с развязкой питания и входов, HART. Передают активный сигнал 0/4-20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. Гальваническая развязка трех цепей; SIL 2, широкий диапазон напряжений питания.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC/IIB
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIC/IIB
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Входное напряжение Ui
≤ 30 В
Входной сигнал тока
4 мА ... 20 мА
Входной ток Ii
≤ 150 мА

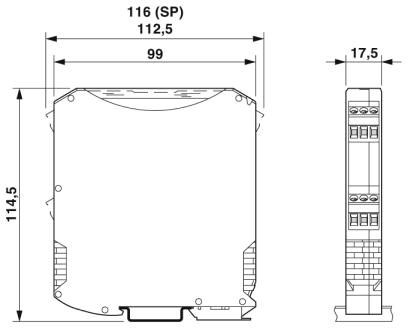

Высота
117, 7 мм
Выходной сигнал, напряжение
1 В ... 5 В (встроенное сопротивление, 250 Ом, 0, 1%)
Выходной сигнал, ток
4 мА ... 20 мА (активный)
Выходные характеристики при ошибке
0 мА (Разрыв кабеля на входе)
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Глубина
113, 7 мм
Группа
IIC
Диапазон напряжения питания
24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц)
Диапазон номинального напряжения питания
24 В AC/DC ... 230 В AC/DC (50/60 Гц)
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Количество каналов
1
Коэффициент пульсаций на выходе
eff
Макс. внешняя емкость Co
107 нФ
Макс. внешняя индуктивность Lo
2 мГн
Макс. внутренняя емкость Ci
возможность игнорирования
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
587 мВт
Макс. выходное напряжение Uo
25, 2 В
Макс. выходной ток Io
93 мА
Максимальное безопасное напряжение Um
253 В AC/DC (Клеммы питания)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Режим питающего разделительного усилителя
Напряжение питания передатчика
> 16 В (20 мА)
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Передаточная характеристика
1:1 для входного сигнала
Поддерживаемые протоколы
HART
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
активный вход тока, искробезопасный
Сигнальный выход
выход тока
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Типичное отклонение от конечного значения измерительного диапазона
1 %
Тип подключения
Зажимы Push-in
Функция HART
есть
Цвет
cерый
Ширина
17, 5 мм
Эксплуатация
Режим питающего разделительного усилителя
Электромагнитная совместимость
Соответствует Директиве по ЭМС
