MACX MCR-EX-SL-RPSSI-I-SP
Артикул:
2924016
278 067 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

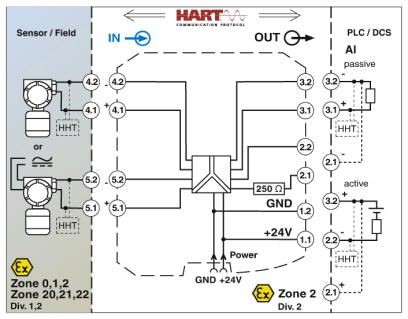

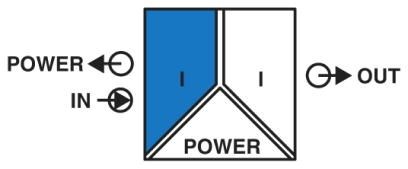

Ex i разделительные усилители с развязкой питания и входов, HART. Передают активный сигнал 0/4-20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. Гальваническая развязка 3 цепей; SIL 2 согласно МЭК 61508, с зажимом push-in
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
UL 61010 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
ΛDU
5 x 10-8 (50 FIT)
ΛSU
4, 867 x 10-7 (486, 7 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)
2, 40 x 10-4 (1 год)
Вероятность опасного отказа в час (PFHD)
4, 99 x 10-8
Вибрация DNV GL
A
Влажность DNV GL
B
Входное напряжение Ui
≤ 30 В
Входной сигнал тока
4 мА ... 20 мА
Входной ток Ii
≤ 150 мА

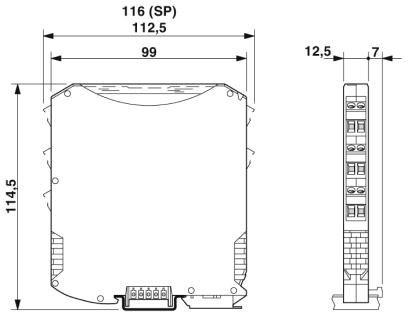

Высота
116, 8 мм
Выходной сигнал, ток
4 мА ... 20 мА (активный)
Выходные характеристики при ошибке
0 мА (Разрыв кабеля на входе)
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Глубина
113, 7 мм
Группа
IIC
Диагностическое покрытие (DC)
DCS=0 %, DCD=0 %
Диаметр, макс.
2 мм
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Диапазон сигнала просадки / перегрузки
0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики)
Длина снятия изоляции
8 мм
Доля опасных сбоев (SFF)
90, 7 %
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Защита от неправильного подключения и импульсных перенапряжений
да
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Количество каналов
1
Коэффициент пульсаций на выходе
eff
Макс. внешняя емкость Co
107 нФ
Макс. внешняя индуктивность Lo
2 мГн
Макс. внутренняя емкость Ci
возможность игнорирования
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
587 мВт
Макс. выходное напряжение Uo
25, 2 В
Макс. выходной ток Io
93 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Режим питающего разделительного усилителя
Наименование, подключение
Контрольное гнездо
Напряжение питания передатчика
> 16 В (20 мА)
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Передаточная характеристика
1:1 для входного сигнала
Поддерживаемые протоколы
HART
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
активный вход тока, искробезопасный
Сигнальный выход
Выход тока (активный и пассивный)
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Типичное отклонение от конечного значения измерительного диапазона
1 %
Тип подключения
Зажимы Push-in
Тип устройства
Тип A
Требование конструкт. целостности
МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)
2
Функция HART
есть
Цвет
cерый
Ширина
12, 5 мм
Эксплуатация
Режим питающего разделительного усилителя
Электромагнитная совместимость
Соответствует Директиве по ЭМС
