MACX MCR-EX-SL-RPSSI-2I-SP
Артикул:
2924236
392 181 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

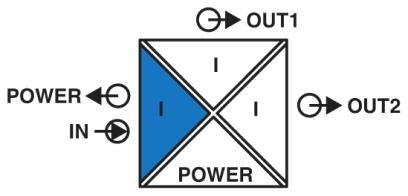

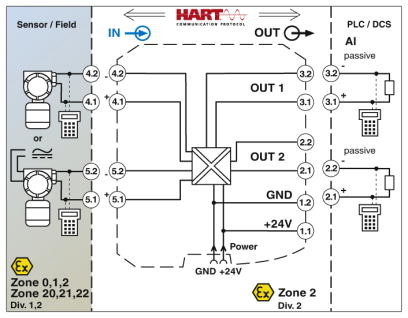

Ex i усилитель с измерительным преобразователем и развязкой цепи питания и усилитель с развязкой по входу, с поддержкой HART. Передает питающий или активный сигнал 0/4 ... 20 мА из взрывоопасной области с гальванической развязкой на две нагрузки во взрывобезопасной области. Гальваническая развязка 4 цепей, зажим push-in, SIL, PL.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вибрация DNV GL
A
Влажность DNV GL
B
Входное напряжение Ui
≤ 30 В
Входной сигнал тока
4 мА ... 20 мА
Входной ток Ii
≤ 150 мА
Высота
116, 8 мм
Выходной сигнал, ток
4 мА ... 20 мА (Выход 1 и выход 2 активны)
Выходные характеристики при ошибке
0 мА (Разрыв кабеля на входе)
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Глубина
113, 7 мм
Группа
IIC
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Диапазон номинального напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Диапазон сигнала просадки / перегрузки
0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики)
Длина снятия изоляции
8 мм
Дополнительный текст
простая электроцепь
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Защита от неправильного подключения и импульсных перенапряжений
да
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
Светодиодный индикатор, зеленый (напряжение питания, PWR)
Количество каналов
1
Коэффициент пульсаций на выходе
eff
Макс. внешняя емкость Co
107 нФ
Макс. внешняя индуктивность Lo
2 мГн
Макс. внутренняя емкость Ci
возможность игнорирования
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
587 мВт
Макс. выходное напряжение Uo
25, 2 В
Макс. выходной ток Io
93 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Вход / выход / питание
Напряжение питания передатчика
> 16 В (20 мА)
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Падение напряжения
около 3, 9 В (в режиме работы в качестве усилителя с развязкой по входу)
Поддерживаемые протоколы
HART
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
Режим усилителя с развязкой по питанию
Сигнальный выход
Режим питающего разделительного усилителя
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень защиты
IP20 (не проверено согласно UL)
Ступенчатая характеристика (10-90%)
1, 3 мс (при скачке 4 мA ... 20 мA, стандартный (типовой))
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Функция HART
есть
Цвет
cерый
Ширина
12, 5 мм
Эксплуатация
Режим питающего разделительного усилителя
Электромагнитная совместимость
Соответствует Директиве по ЭМС
