MACX MCR-EX-SL-RPSS-2I-2I-SP
Артикул:
2924676
412 075 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

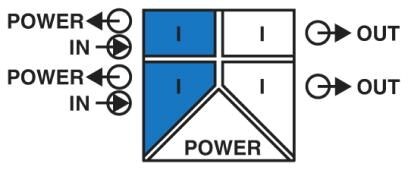

Взрывозащищенный разделительный усилитель цепей питания измерительного преобразователя (Ex i), 2-канальный, с поддержкой HART. Питает 2-проводной измерительный преобразователь Ex i и передает сигнал 4 ... 20 мА из взрывоопасной зоны в безопасную зону. Гальваническая развязка 5 цепей, зажим push-in, до SIL 3, PL.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
A
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
3
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Вибрация DNV GL
A
Влажность DNV GL
B
Входной сигнал тока
4 мА ... 20 мА
Высота
116, 8 мм
Выходной сигнал, ток
4 мА ... 20 мА (активный)
Гальваническая развязка
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Глубина
113, 7 мм
Группа
IIC
Диаметр, макс.
2, 3 мм
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Диапазон сигнала просадки / перегрузки
0 мА ... 24 мА
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Количество каналов
2
Макс. внешняя емкость Co
107 нФ
Макс. внешняя индуктивность Lo
2 мГн
Макс. выходная мощность Po
587 мВт
Макс. выходное напряжение Uo
25, 2 В
Макс. выходной ток Io
93 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Нагрузка / выходная нагрузка, выход тока
≤ 450 Ω (20 мА)
Наименование
Вход/выход, питание
Наименование, подключение
Контрольное гнездо
Напряжение питания передатчика
> 16 В (при 20 мА)
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Передаточная характеристика
1:1 для входного сигнала
Поддерживаемые протоколы
HART
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
искробезопасный
Сигнальный выход
выход тока
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Функция HART
есть
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
