MACX MCR-EX-SL-NAM-NAM-SP
Артикул:
2924883
198 625 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

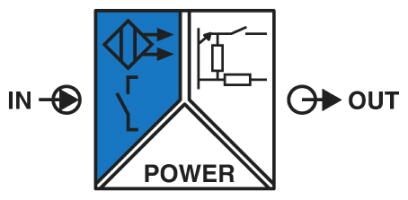

Взрывозащищенный коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей Ex i, эксплуатируемых во взрывоопасных зонах. Пассивный выход транзистора (резистивный, по EN 60947-5-6), возможность распознавания повреждений провода, до SIL 2 по МЭК 61508; зажим push-in
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210121
ECl@ss 8.0
27210121
ECl@ss 9.0
27210121
ETIM 2.0
EC001485
ETIM 3.0
EC001485
ETIM 4.0
EC001485
ETIM 5.0
EC001485
ETIM 6.0
EC001485
ETIM 7.0
EC001485
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
UL 61010 Listed
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
Высота
116, 9 мм
Выходной переключающий контакт
Резистивный (транзистор, пассивный)
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Глубина
113, 7 мм
Группа
IIC
Диаметр, макс.
2, 3 мм
Диапазон напряжения питания
9, 6 В DC ... 30 В DC (12 В DC ... 24 В DC (-20 % ... +25 %))
Длина снятия изоляции
8 мм
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Количество каналов
1
Макс. внешняя емкость Co
3, 6 мкФ
Макс. внешняя индуктивность Lo
100 мГн
Макс. внутренняя емкость Ci
возможность игнорирования
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
25 мВт
Макс. выходное напряжение Uo
9, 6 В
Макс. выходной ток Io
10 мА
Максимальное безопасное напряжение Um
253 В AC/DC
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Вход / выход
Наименование, подключение
Контрольное гнездо
Напряжение без нагрузки
8 В DC ±10 %
Номинальное напряжение питания
24 В DC
Обнаружение нарушений в линии
Разрыв 0, 05 мА IN
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2
Порог переключения (без ослабления)
> 2, 1 мА (проводящий)
Применяемые входные источники
Бесконтактные датчики NAMUR (EN 60947-5-6)
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
искробезопасный
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Уровни совокупной безопасности (SIL)
1
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
