MACX MCR-EX-SL-NAM-2RO-SP
Артикул:
2924061
165 021 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

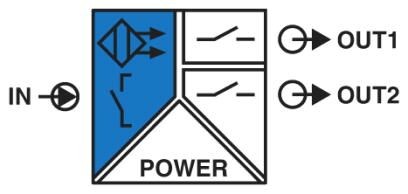

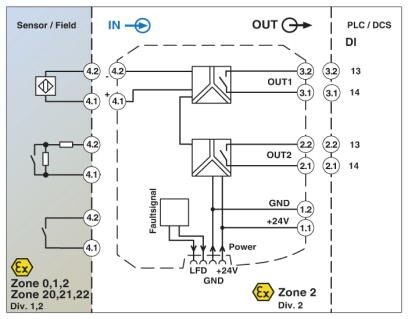

Коммутирующий разделительный усилитель Ex i NAMUR. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через 2 выхода реле (замыкающие контакты). Функция обнаружения ошибок в линии (LFD), развязка 3 цепей, SIL 2.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
B
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210121
ECl@ss 8.0
27210121
ECl@ss 9.0
27210121
ETIM 2.0
EC001485
ETIM 3.0
EC001485
ETIM 4.0
EC001485
ETIM 5.0
EC001485
ETIM 6.0
EC001485
ETIM 7.0
EC001485
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
ΛDD
7 x 10-9 (7 FIT)
ΛDU
6, 4 x 10-8 (64 FIT)
ΛSD
6 x 10-9 (6 FIT)
ΛSU
2, 49 x 10-7 (249 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)
3, 09 x 10-4 (1 год)
Вибрация DNV GL
A
Влажность DNV GL
B
Высота
116, 8 мм
Выходной переключающий контакт
Релейный выход
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Глубина
113, 7 мм
Группа
IIC
Диагностическое покрытие (DC)
DCS=2, 4 %, DCD=9 %
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
8 мм
Долговечность механическая
107 коммутационных циклов
Доля опасных сбоев (SFF)
78 %
Дополнительный текст
простая электроцепь
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Индикатор состояния
зеленый светодиод (напряжение питания)
Исполнение контакта
2 замыкающих контакта
Категория перенапряжения
III
Количество каналов
1
Коммутационная способность, макс.
500 ВА
Макс. внешняя емкость Co
3, 6 мкФ
Макс. внешняя индуктивность Lo
300 мГн
Макс. внутренняя емкость Ci
11 нФ
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
25 мВт
Макс. выходное напряжение Uo
9, 6 В
Макс. выходной ток Io
10 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Максимальное напряжение переключения
250 В AC (2 A)
Макс. рабочая высота
≤ 2000 м
Материал контакта
AgSnO2, твердое золочение
Материал корпуса
PA 6.6-FR
Наименование
Вход / выход
Напряжение без нагрузки
~ 8 В DC
Номинальное напряжение питания
24 В DC
Обнаружение нарушений в линии
Разрыв 0, 05 мА IN
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2 EN 61326
Порог переключения (без ослабления)
> 2, 1 мА (проводящий)
Потребляемый ток, макс.
30 мА (24 В DC)
Применяемые входные источники
Бесконтактные датчики NAMUR (EN 60947-5-6)
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
искробезопасный
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип подключения
Зажимы Push-in
Тип устройства
Тип A
Ток короткого замыкания
~ 8 мА
Требование конструкт. целостности
МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)
2
Цвет
cерый
Частота переключения
≤ 20 Гц (без нагрузки)
Ширина
12, 5 мм
