MACX MCR-EX-SL-IDSI-I-SP
Артикул:
2924032
337 446 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

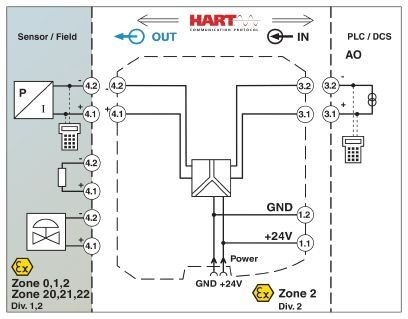

Усилитель с развязкой по выходу Ex-i, HART. Обеспечивает развязку и искробезопасную передачу сигналов 0/4-20 мA к нагрузке (I/P-преобразователи, регулирующие клапаны, индикаторы) во взрывоопасной зоне. Распознавание обрыва провода, SIL 2 согласно МЭК 61508, пружинный зажим. Запасной артикул: 2908062 MACX MCR-EX-IDS-I-I-SP.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC/IIB
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
DNV GL-EMC
B
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210120
ECl@ss 8.0
27210120
ECl@ss 9.0
27210120
ETIM 4.0
EC002653
ETIM 5.0
EC002653
ETIM 6.0
EC002653
ETIM 7.0
EC002653
IECEx
[Ex ia Ga] IIC/IIB
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
ΛDU
2, 79 x 10-8 (27, 9 FIT)
ΛSU
4, 965 x 10-7 (496, 5 FIT)
Вероятность опасного отказа в рамках одного запроса (PFDAVG)
1, 22 x 10-4 (1 год)
Вероятность опасного отказа в час (PFHD)
2, 79 x 10-8
Вибрация DNV GL
A
Влажность DNV GL
B
Входное полное сопротивление
> 100 кΩ (при обрыве проводника)
Входной сигнал тока
0 мА ... 20 мА

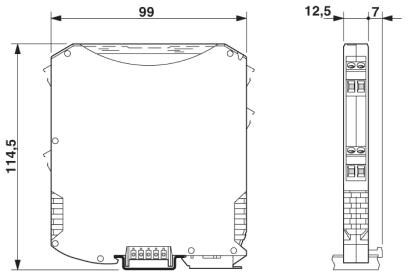

Высота
116, 9 мм
Выходной сигнал, ток
0 мА ... 20 мА (искробезопасный)

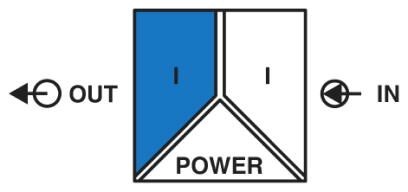

Гальваническая развязка
1, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Глубина
113, 7 мм
Группа
IIC
Диагностическое покрытие (DC)
DCS=0 %, DCD=0 %
Диапазон напряжения питания
19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Длина снятия изоляции
8 мм
Доля опасных сбоев (SFF)
94, 68 %
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
зеленый светодиод (напряжение питания)
Категория перенапряжения
II
Количество каналов
1
Коэффициент пульсаций на выходе
eff
Макс. внешняя емкость Co
85 нФ
Макс. внешняя индуктивность Lo
2 мГн
Макс. выходная мощность Po
633 мВт
Макс. выходное напряжение Uo
27, 7 В
Макс. выходной ток Io
92 мА
Максимальное безопасное напряжение Um
253 В AC (125 В DC)
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA 6.6-FR
Наименование
Вход / выход / питание
Номинальное напряжение питания
24 В DC
Оболочка DNV GL
Required protection according to the Rules shall be provided upon installation on board
Падение напряжения
5, 4 В (20 мА)
Передаточная характеристика
1:1 для входного сигнала
Поддерживаемые протоколы
HART
Помехоустойчивость
EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный выход
выход тока
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Температура DNV GL
B
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Типичное отклонение от конечного значения измерительного диапазона
1 %
Тип подключения
Зажимы Push-in
Тип устройства
Тип A
Требование конструкт. целостности
МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)
2
Функция HART
есть
Цвет
cерый
Ширина
12, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
