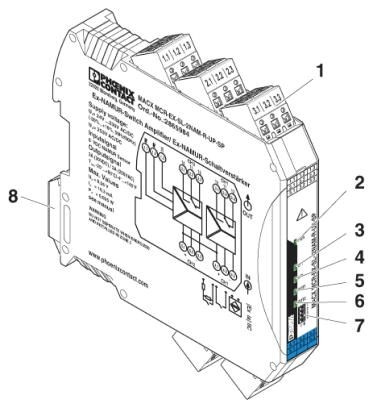

MACX MCR-EX-SL-2NAM-R-UP-SP
Артикул:
2924249
211 045 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
2-канальный коммутирующий разделительный усилитель Ex-i NAMUR с широким диапазоном напряжений питания для бесконтактных датчиков и переключателей. Каждый канал оснащен реле с преобразующим контактом, используемым в качестве сигнального выхода. Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.
Характеристики
ATEX
II (1) G [Ex ia Ga] IIC
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27210100
ECl@ss 4.1
27210100
ECl@ss 5.0
27210100
ECl@ss 5.1
27210100
ECl@ss 6.0
27210100
ECl@ss 7.0
27210121
ECl@ss 8.0
27210121
ECl@ss 9.0
27210121
ETIM 2.0
EC001485
ETIM 3.0
EC001485
ETIM 4.0
EC001485
ETIM 5.0
EC001485
ETIM 6.0
EC001485
ETIM 7.0
EC001485
IECEx
[Ex ia Ga] IIC
REACh SVHC
Lead 7439-92-1
SIL
2
UL, США / Канада
Класс I, разд. 2; IS для классов I, II, III, разд. 1
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
39121008
UNSPSC 18.0
39121008
UNSPSC 19.0
39121008
UNSPSC 20.0
39121008
UNSPSC 21.0
39121008
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008

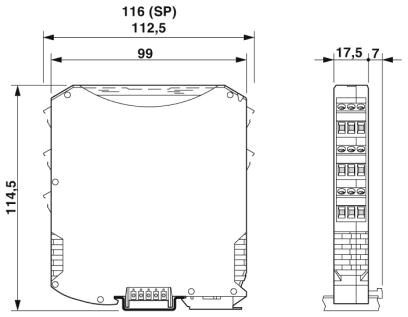

Высота
117, 7 мм
Выходной переключающий контакт
Релейный выход
Гальваническая развязка
375 В (Амплитудное значение согласно EN 60079-11)
Гистерезис переключения
около 0, 2 мА
Глубина
113, 7 мм
Группа
IIC
Диапазон напряжения питания
19, 2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц))
Диапазон номинального напряжения питания
24 В AC/DC ... 230 В AC/DC (50/60 Гц)
Длина снятия изоляции
8 мм
Долговечность механическая
107 коммутационных циклов
Дополнительный текст
простая электроцепь
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Излучение помех
EN 61000-6-4
Излучение электромагнитных помех
EN 61000-6-4
Индикатор состояния
Светодиод. индикатор, зеленый (напряжение питания, PWR)
Исполнение контакта
1 переключающий контакт на канал
Категория перенапряжения
III
Количество каналов
2
Коммутационная способность, макс.
500 ВА
Критерий оценки
A
Макс. внешняя емкость Co
3, 6 мкФ
Макс. внешняя индуктивность Lo
300 мГн
Макс. внутренняя емкость Ci
11 нФ
Макс. внутренняя индуктивность Li
возможность игнорирования
Макс. выходная мощность Po
25 мВт
Макс. выходное напряжение Uo
9, 56 В
Макс. выходной ток Io
10, 3 мА
Максимальное безопасное напряжение Um
253 В AC/DC (Клеммы питания)
Максимальное напряжение переключения
250 В AC (2 A, 60 Гц)
Макс. рабочая высота
≤ 2000 м
Материал контакта
AgSnO2, твердое золочение
Материал корпуса
PA 6.6-FR
Наименование
Вход / выход
Напряжение без нагрузки
~ 8 В DC
Обнаружение нарушений в линии
Разрыв 0, 05 мА IN
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2
Порог переключения (без ослабления)
> 2, 1 мА (проводящий)
Применяемые входные источники
Бесконтактные датчики NAMUR (EN 60947-5-6)
Рассеиваемая мощность
≤ 1, 3 Вт
Сечение гибкого провода
0, 2 мм² ... 1, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG
24 ... 16
Сигнальный вход
искробезопасный
Соответствие нормам
Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы
EN 61000-4-3
Степень загрязнения
2
Степень защиты
IP20 (не проверено согласно UL)
Ступенчатая характеристика (10-90%)
тип. 6 мс (Замыкающий контакт: Выход-Вход)
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип подключения
Зажимы Push-in
Ток короткого замыкания
~ 8 мА
Уровни совокупной безопасности (SIL)
1
Цвет
cерый
Частота переключения
≤ 20 Гц (зависимый от нагрузки)
Ширина
17, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС
