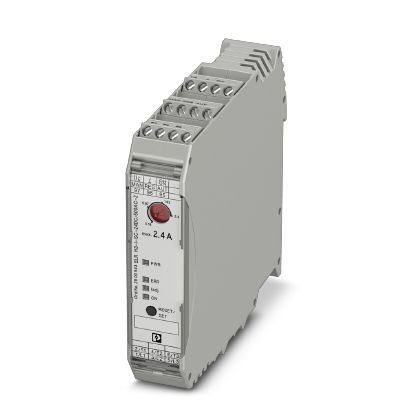

ELR H3-I-SC- 24DC/500AC-2
Артикул:
2900543
145 567 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Гибридный пускатель для запуска 3-фазных электродвигателей до 500 В перем. тока, выходной ток 2,4 А, с управляющим напряжением 24 В пост. тока, настраив. схемой откл. при перегрузке и винтовым зажимом.
Характеристики
IO-Link master, выходной ток
1,6 A PL / Port; 1,6 A PS / Port
IO-Link, минимальное время цикла
Мин. 1 мс на 1 байт данных процесса
IO-Link, протокол
Master V 1.0
IO-Link, режим связи
COM1 (4,8 кБод), COM2 (38,4 кБод), COM3 (230,4 кБод)
IO-Link, тип порта
A; B
IO-Link, число портов
2
IO-Link, ширина данных процесса IN
Параметризуемые от 4/4 до 16/16 байт
IO-Link, ширина данных процесса OUT
Параметризуемые от 4/4 до 16/16 байт
Артикул
2900543
Вес
110 г
Вид пускателя
Устройство прямого пуска
Внутренний стандарт
IDO28456
Время охлаждения
20 мин. (для автоматического сброса)
Высота
107 мм
Глубина
114 мм
Группа
Для CPX
Диагностика
- Ошибка связи- Короткое замыкание в модуле- Модульно ориентированная диагностика- Низкое напряжение
Диапазон напряжения питания цепи управления
19, 2 В DC ... 30 В DC
Диапазон напряжения срабатывания
19, 2 В DC ... 30 В DC
Диапазон рабочего напряжения
От 8 до 30 В DC
Диапазон рабочих напряжений
42 В AC ... 550 В AC
Диапазон токовой нагрузки
180 мА ... 2, 4 A (см. Изменение хар-к)
Длина снятия изоляции
8 мм
Индикатор состояния
LED желт.
Индикация ошибок
СИД красн.
Индикация рабочего напряжения
LED зел.
Исполнение контакта
1 переключающий контакт
Категория перенапряжения
III
Класс защиты
IP65IP67
Коммутационная способность согласно МЭК 60947-5-1
3 A (230 В, AC15)
Максимальная длина линии
20 м
Максимальное количество адресов для входов
32 байт
Максимальное количество адресов для выходов
32 байт
Макс. рабочая высота
≤ 2000 м
Материал корпуса
PA (Полиамид) с армированием; PC (Поликарбонат)
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу)
Наименование
Электрический интерфейс
Наименование, вход
Вход управляющего сигнала
Наименование, выход
Выход перемен. тока
Наименование защиты
Защита от перенапр.
Наименование, подключение
Цепь управления
Номинальное напряжение цепи управления UC
24 В DC
Номинальное рабочее напряжение DC
24 В DC
Номинальный ток питания цепи управления IS
40 мА
Номинальный ток цепи управления IC
5 мА (Тип входа 1)
Параметры конфигурации
Диагностическое действие; Отказоустойчивость по каждому каналу; Силы по каждому каналу; Нерабочий режим по каждому каналу; Параметры модуля
Поддержание напряжения питания при сбое
10 мс
Порог срабатывания
9, 6 В (Сигнал «0»)
Производитель
Festo
Протокол
IO-Link
Размеры W x L x H
(включая блок связи)50 мм x 107 мм x 55 мм
Рассеиваемая мощность, макс.
3, 3 Вт
Рассеиваемая мощность, мин.
1, 1 Вт
Расчетное импульсное напряжение
6 кВ
Расчетное импульсное напряжение Ue
500 В AC
Расчетное напряжение изоляции
500 В
Расчетное напряжение питания цепи управления US
24 В DC
Расчетный рабочий ток Ie
2, 4 A (AC-51)
Режим работы
100 % ED
Резьба винтов
M3
Родина бренда
Германия
Светодиодные индикаторы
PS: питание электроники, питание датчиковPL: питание нагрузкиХ1: системный статус IO-Link канал 1Х1: системный статус IO-Link канал 2Групповая диагностика
Серия товара
CPX
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Собственное потребление тока при рабочем напряжении
Typ. 65 мА
Сопротивление коррозии
1 - Низкая стойкость к коррозии(встроенные)
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды
От -5 °C до +50 °C
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Температура хранения
От -20 °C до +70 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Винтовые зажимы
Ток утечки
0 мА
Указание
Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт

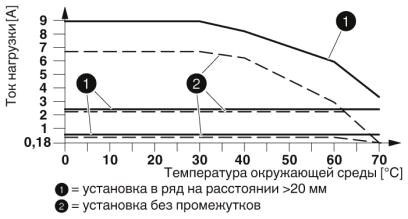

Указания по монтажу
установка в ряд, расстояние см. на графике изменения характеристик
Характеристика срабатывания согласно МЭК 60947-4-2
Класс 10A
Частота коммутации
≤ 2 Гц (зависимый от нагрузки)
Частота сети
50/60 Гц
Ширина
22, 5 мм
Электрическая развязка канал, внутренняя шина
Да, при промежуточном питании
Электрическая развязка, канал-канал
Нет
Электрическое подключение
2х разъемM125-пинА-кодированный
Элементы управления
DIL переключатели
