EMM 3- 24DC/500AC-IFS
Артикул:
2297497
372 319 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

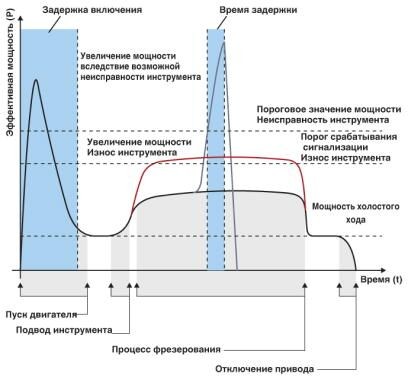

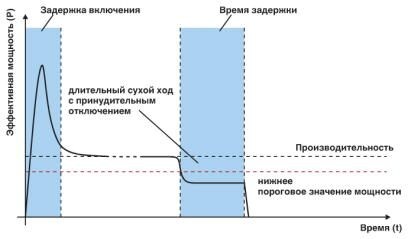

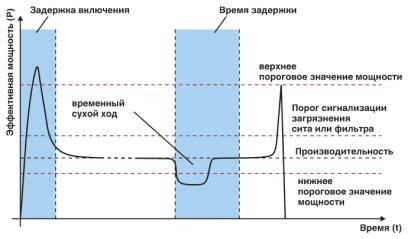

Электронный блок управления двигателем, для работы с внешним трансформатором тока - измерение активной мощности для контроля пониженной и повышенной нагрузки электродвигателя и установки, обеспечивающее оптимальную защиту для всех классов мощности. Настраиваемые пороговые значения для коммутации и сигнализации.
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27371600
ECl@ss 5.1
27371600
ECl@ss 6.0
27370800
ECl@ss 7.0
27370804
ECl@ss 8.0
27370804
ECl@ss 9.0
27370804
ETIM 4.0
EC002572
ETIM 5.0
EC002572
ETIM 6.0
EC002572
ETIM 7.0
EC002572
REACh SVHC
Lead 7439-92-1
UNSPSC 11
39121514
UNSPSC 12.01
39121514
UNSPSC 13.2
39121104
UNSPSC 18.0
39121104
UNSPSC 19.0
39121104
UNSPSC 20.0
39121104
UNSPSC 21.0
39121104
UNSPSC 6.01
30211915
UNSPSC 7.0901
39121514
Базовая точность
тип. 0, 5 %
Высота
99 мм
Глубина
114, 5 мм
Диапазон выходного напряжения
19, 2 В DC ... 30 В DC
Диапазон мощности
4, 5 кВт (х коэффициент передачи преобразователя тока)
Диапазон напряжений
0 В AC ... 350 В AC (фазовое напряжение)
Диапазон напряжения питания цепи управления
19, 2 В DC ... 30 В DC
Длина снятия изоляции
8 мм
Дополнительный текст
Безопасное отключение
Защитная схема
Cтабилитроны
Измерение свыше
подключенный снаружи проходной трансформатор тока
Изоляция
Безопасное разделение (МЭК 60947-1)
Индикатор состояния
Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных
Индикация ошибок
СИД красн.
Индикация рабочего напряжения
LED зел.
Испытательное напряжение, вход / выход
8 кВ
Категория перенапряжения
III
Количество входов
4 (IN1 - IN4)
Количество выходов
4
Маркировка
II (2) G [Ex e] [Ex d] [Ex px]
Монтажное положение
Вертикально (монтажная рейка горизонтальная)
Наименование
Стандарты / нормативные документы
Наименование, вход
Питание устройства
Наименование, выход
Контакты обратной связи O1-O4
Наименование, подключение
Цепь управления
Номинальное напряжение
24 В DC (Выход полупроводниковой лог. цепи)
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток питания цепи управления IS
25 мА
Номинальный ток цепи управления IC
3, 3 мА
Ограничение верхнего предела напряжения
> 33 В DC
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Порог срабатывания
9, 6 В DC (Сигнал «0»)
Расчетное импульсное напряжение
6 кВ
Расчетное напряжение изоляции
500 В
Расчетное напряжение питания цепи управления US
24 В DC
Режим работы
100 % ED
Резьба винтов
M3
Сертификат
PTB 10 ATEX 3024
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Стандарты / нормативные документы
DIN EN 50178
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 70 °C
Тип подключения
Винтовые зажимы
Ток длительной нагрузки
500 мА
Указание
Выход обратного сигнала настраивается, см. руководство пользователя
Указания по монтажу
устанавливаются в ряд без промежутков
Ширина
22, 5 мм
