EMD-SL-PH-690

Name: EMD-SL-PH-690
Brand: Phoenix Contact
SKU: 2905597
Price: 162807 KZT
Availability: InStock

Артикул: 2905597

162 807 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

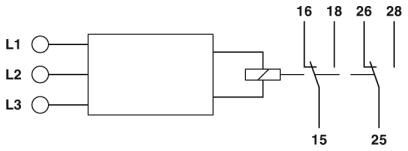

Реле контроля последовательности фаз, выпадения фаз и асимметрии при 208 В AC ... 690 В AC 3-фазных сетей, 2 переключающих контакта, с винтовыми зажимами

Характеристики

China RoHS

Период времени для применения по назначению: не ограничен = EFUP-e

ECl@ss 5.0

27371800

ECl@ss 5.1

27371800

ECl@ss 6.0

27371800

ECl@ss 7.0

27371803

ECl@ss 8.0

27371803

ECl@ss 9.0

27371803

ETIM 4.0

EC001441

ETIM 5.0

EC001441

ETIM 6.0

EC001441

ETIM 7.0

EC001441

UNSPSC 13.2

41113637

UNSPSC 18.0

39121106

UNSPSC 19.0

39121106

UNSPSC 20.0

39121106

UNSPSC 21.0

39121106

Ассиметричность

25 %

Базовая точность

≤ 3 % (от конечного значения по шкале)

Время возврата в состояние готовности

> 500 мс

Входное номинальное напряжение UN

690 В (3~ 208 В ... 690 В)

Высота

90 мм

Выходные предохранители

5 A (быстродействующий)

Глубина

113 мм

Диапазон входных напряжений

177 В ... 794 В (3~)

Диапазон настройки задержки срабатывания

0, 1 c ... 10 c

Директива по низкому напряжению

Соответствие Директиве по низкому напряжению 2006/95/ЕС

Длина снятия изоляции

8 мм

Долговечность механическая

20x 106 коммутационных циклов

Допустимая отн. влажность воздуха (при эксплуатации)

15 % ... 85 %

Излучение помех

EN 61326-1

Исполнение контакта

2 сухих переключающих контакта

Категория перенапряжения

III

Макс. диапазон настройки пороговых значений, напряжение

794 В AC

Максимальное напряжение переключения

400 В AC

Мин. диапазон настройки пороговых значений, напряжение

177 В AC

Момент затяжки

1 Нм

Монтажное положение

на выбор

Мощность отключения (активная нагрузка), максимальная

1250 ВА (5 A/250 В AC при +55 °C)

Помехоустойчивость

EN 61326-1

Расчетное импульсное напряжение

6 кВ

Расчетное напряжение изоляции

250 В (Выходная цепь)

Режим работы

100 % ED

Сечение гибкого провода

0, 5 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 5 мм² ... 2, 5 мм²

Сечение проводника AWG

20 ... 14

Стабильность повторяемости

≤ 2 %

Стандарты / нормативные документы

МЭК 60664-1

Степень загрязнения

Степень защиты

IP40 (Корпус)

Температура окружающей среды (при эксплуатации)

-25 °C ... 70 °C (C300)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 70 °C

Тип изоляционного материала, корпус

Полиамид РА, самозатухающий

Тип подключения

Винтовые зажимы

Точность настройки

≤ 5 % (от конечного значения по шкале)

Указания по монтажу

на стандартную рейку NS 35 по EN 60715

Функция

Пониженное напряжение, последовательность фаз, обрыв фазы

Цвет

зеленый

Ширина

22, 5 мм

Электромагнитная совместимость

Соответствует Директиве по ЭМС 2004/108/EG

Электропитание

±15 % (= Измеряемое напряжение)
